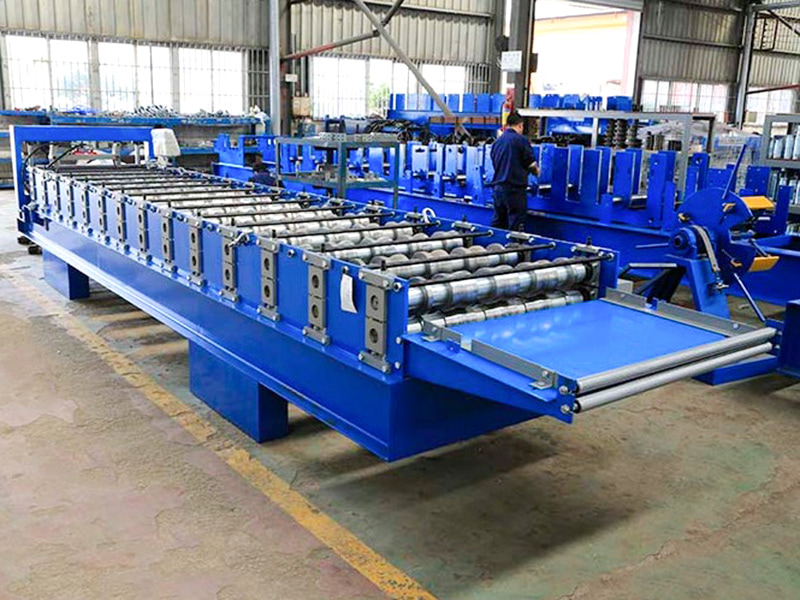

686 IBR 롤 성형 기계는 686 IBR 지붕/벽 패널의 연속 생산을 위해 특별히 설계된 판금 가공 기계입니다. 상온에서 멀티 패스 롤 성형 공정을 통해 금속 코일을 롤링하도록 설계된 자동화된 생산 라인으로, 686 IBR 표준을 충족하는 연속 고속 골판지 금속 지붕/벽 패널을 생산합니다.
Jiangyin Hailong Machinery Factory 은(는) 686형 강력한 안정성 IBR 시트 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 686형 강력한 안정성 IBR 시트 롤 성형 기계 판매용.
이 장비의 주요 특징 및 용도는 다음과 같습니다.
고도로 전문화됨: 롤 다이는 686 IBR 주름의 정확한 모양을 생산하도록 특별히 설계되었습니다.
높은 효율성: 일반적으로 20-40m/min 이상의 속도로 지속적으로 작동할 수 있어 대량 생산 요구 사항을 충족합니다.
높은 적응성: 다양한 두께(일반적으로 0.4mm ~ 1.2mm 범위)의 강철 또는 알루미늄 시트와 코팅(아연 도금, 아연 도금 및 사전 도장된 PVDF/폴리에스테르)을 처리할 수 있습니다.

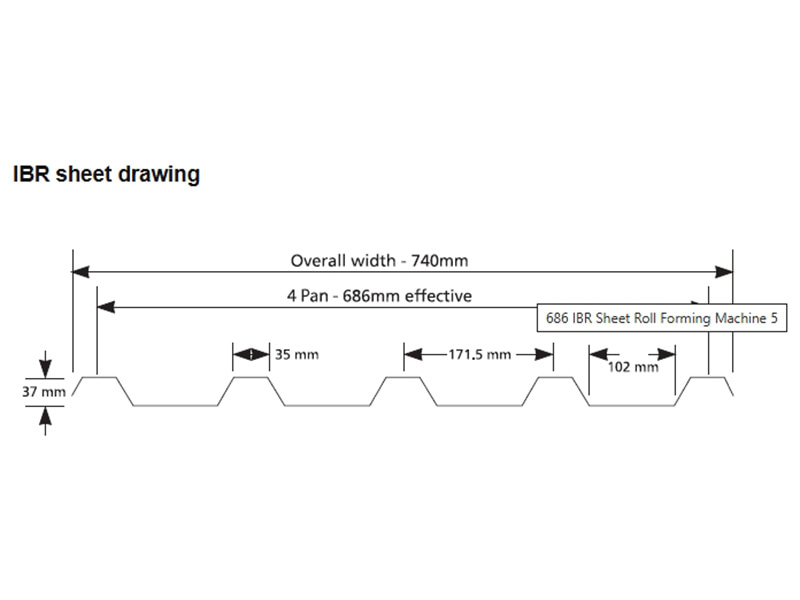

정밀한 성형: 주름의 모양, 높이 및 간격은 686 표준을 준수하도록 보장됩니다. IBR 표준은 시트 재료의 강도, 랩 성능 및 일관된 외관을 보장합니다.
원하는 길이로 절단: 절단 장치가 장착되어 성형된 시트 재료를 설정된 길이로 정밀하게 절단할 수 있습니다.

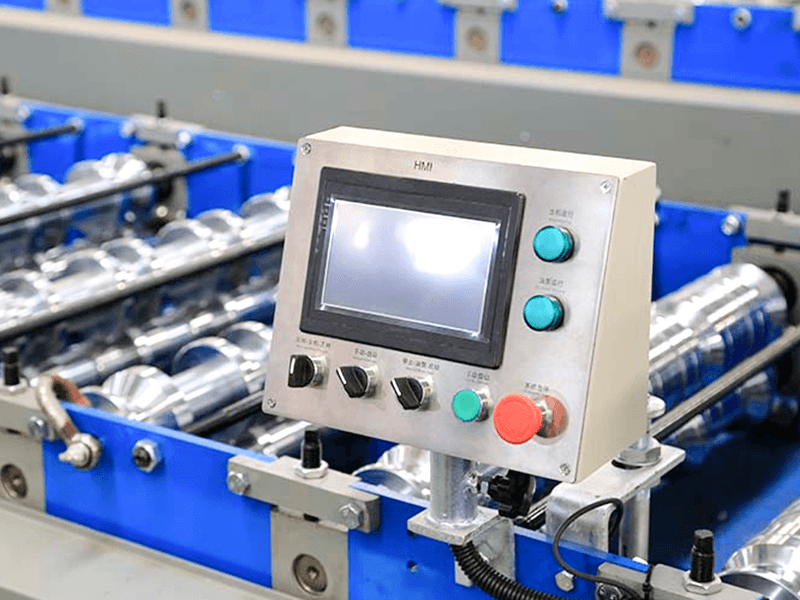

자동 제어: PLC 또는 CNC 제어 시스템은 생산 속도, 길이, 개수 등의 매개변수를 설정하고 모니터링하는 데 사용됩니다.
핵심 응용 분야: 주로 건설 및 건축 자재 산업, 특히 금속 지붕 및 벽 시스템 제조업체 또는 대규모 엔지니어링 프로젝트에 서비스를 제공하는 이러한 시스템은 산업 공장, 창고, 경기장, 쇼핑몰 및 농업 구조물과 같은 대형 건물의 지붕 및 벽 덮개를 생산하는 데 사용됩니다.
핵심 구성요소는 일반적으로 다음을 포함합니다:
로더/언와인더: 금속 코일을 로드하고 풀어냅니다.

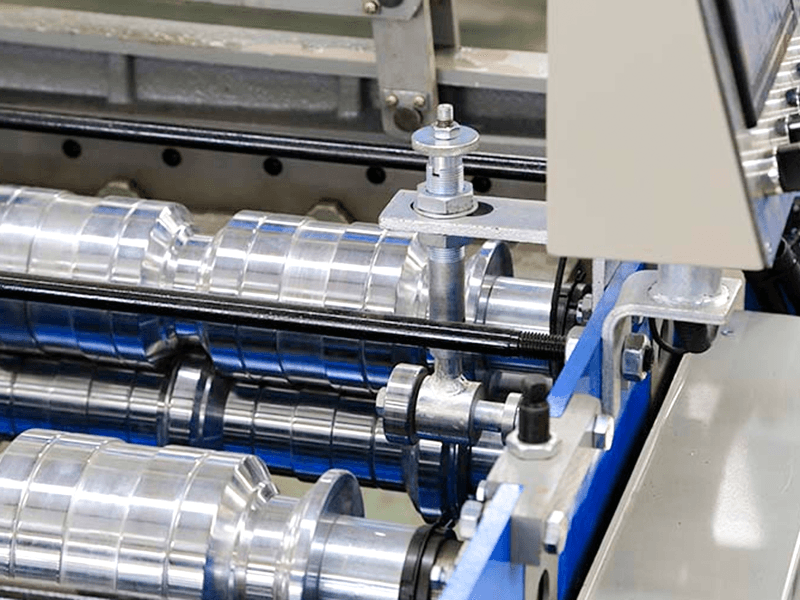

안내/교정 장치: 스트립이 성형 영역에 직선으로 들어가도록 합니다.

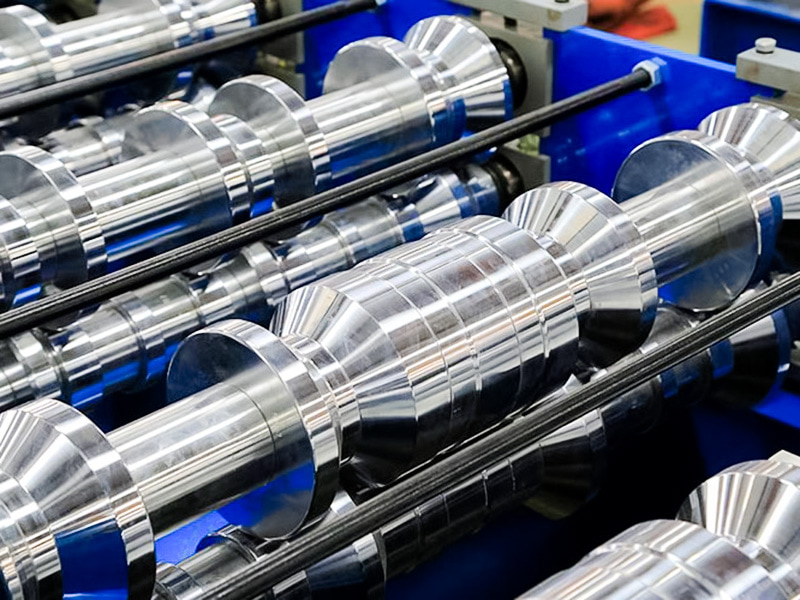

다중 표준 성형 프레임: 핵심 구성 요소인 각 프레임에는 금속을 점차적으로 구부리는 역할을 하는 하나 이상의 상부 및 하부 성형 롤러 쌍이 포함되어 있습니다.

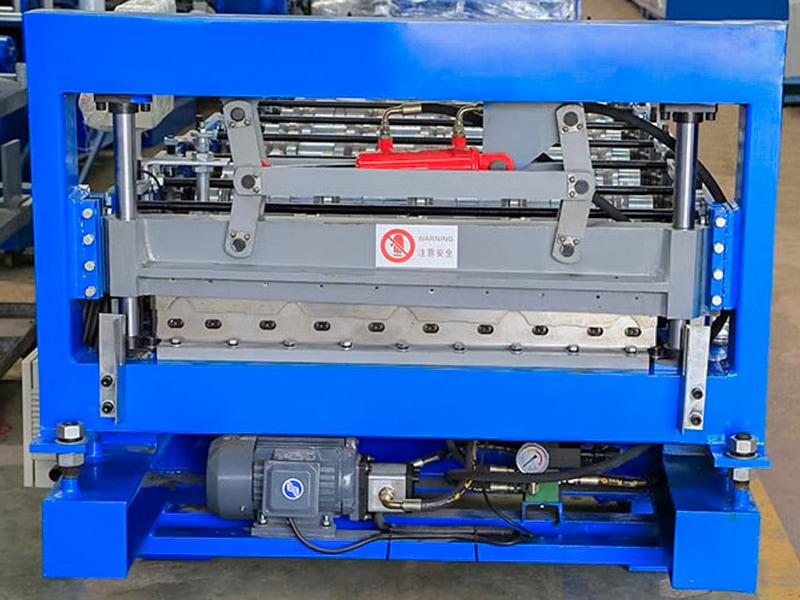

절단 장치: 일반적으로 유압식 플라잉 전단기 또는 정지 전단기는 시트 재료가 계속 움직일 때 설정된 길이로 정밀하게 절단합니다.
배출/적재 시스템: 성형된 시트와 절단된 시트를 모아서 쌓습니다.

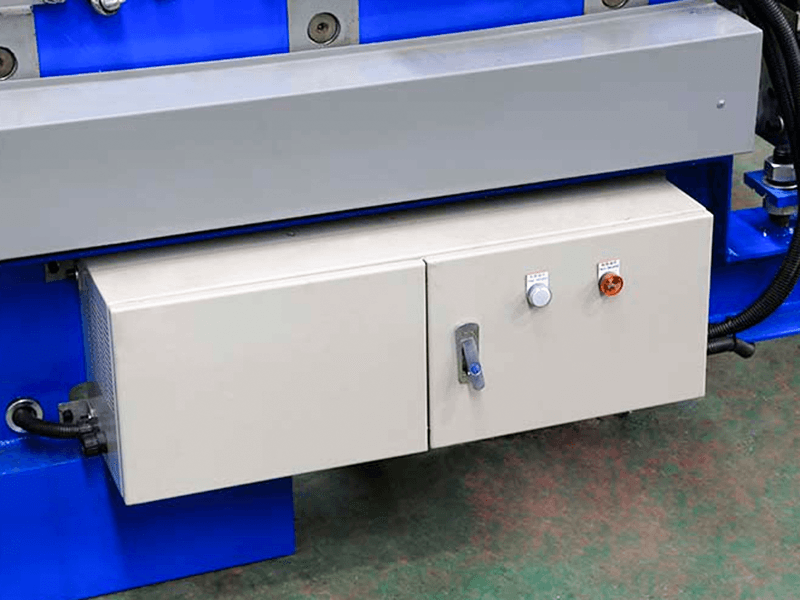

제어 시스템(PLC): 전체 생산 라인의 작동 속도, 절단 길이, 계수 등을 제어합니다.
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.36 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | 고품질 45# 강철 | 미세 가공, 담금질 |
| 메인 샤프트 | Φ75,45# 강철 | 미세 가공, 담금질 |
| 그룹 형성 | 20 | |
| 메인 모터 전원 | 5.5KW | |
| 구동방식 | 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 4KW입니다. |
| 컷 블레이드 | Cr12MoV | 담금질, HRC58-62 |
| 언코일러 | 5톤 적재, 적재 플랫폼 포함 | 유압 스테이션 모터 전력은 2.2KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 18미터 | |
| 장비 무게 | 약 6톤 | |
| 원료 두께 | 0.3-0.8mm | Q235 아연 도금 코일 |
| 생산 속도 | 10~12m/분 | |
