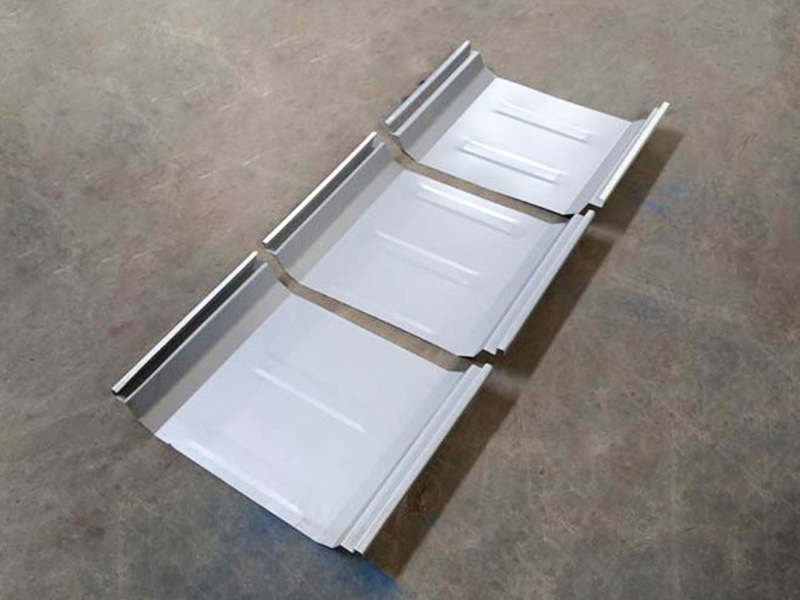

일반적인 루핑 시트 롤 성형 기계와 비교하여 스탠딩 솔기 롤 성형 기계는 본체 크기가 작지만 롤링 도구가 더욱 발전되었습니다. 첫째, 스탠딩 심 롤 성형 기계는 사전 코팅된 강철, 아연 도금 강철, 아연-알루미늄/아연-알루미늄 패널 및 때로는 알루미늄 패널로 금속 지붕 패널을 생산할 수 있습니다. 실제로 스탠딩 솔기 롤 성형 기계는 미국 시장에서 매우 인기가 있는 숨겨진 패스너 또는 숨겨진 고정 지붕 패널을 생산합니다. 중국 시장에서 고객은 일반적으로 470 및 820 은폐 고정 스탠딩 솔기 롤 성형 기계를 찾을 수 있으며 북미 시장, 특히 멕시코 시장에서는 사람들이 LR18 / KR18 또는 LR24 / KR24 스탠딩 솔기 롤 성형 기계라고 부르는 것을 좋아합니다. 또한 가장 널리 사용되는 스탠딩 솔기 롤 성형 기계는 610 조인트 숨겨진 스탠딩 솔기 지붕 패널입니다.

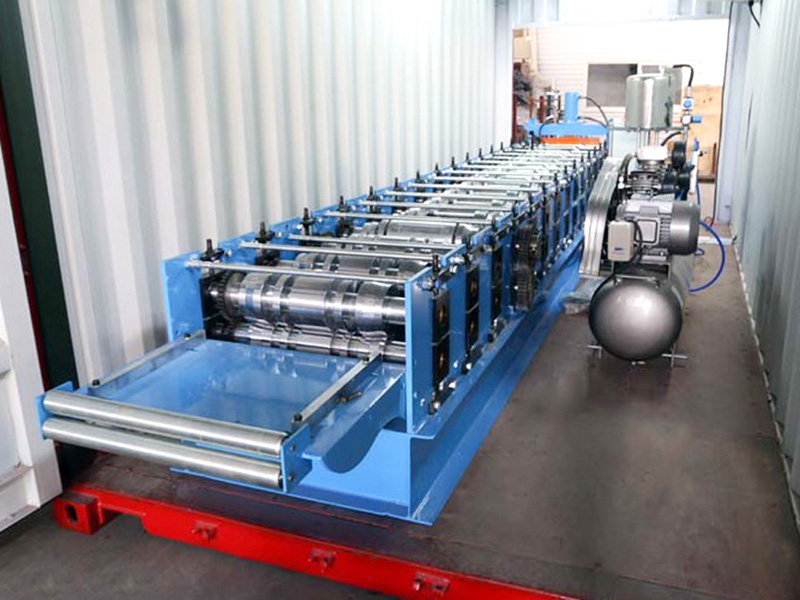

Jiangyin Hailong Machinery Factory 은(는) YX66-470 고도로 특정한 스탠딩 심 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, YX66-470 고도로 특정한 스탠딩 심 롤 성형 기계 판매용.
핵심 구성요소는 일반적으로 다음을 포함합니다:
로더/언코일러: 금속 코일을 로드하고 풀어냅니다.
가이드/교정 장치: 스트립이 성형 영역에 직선으로 들어가도록 합니다.

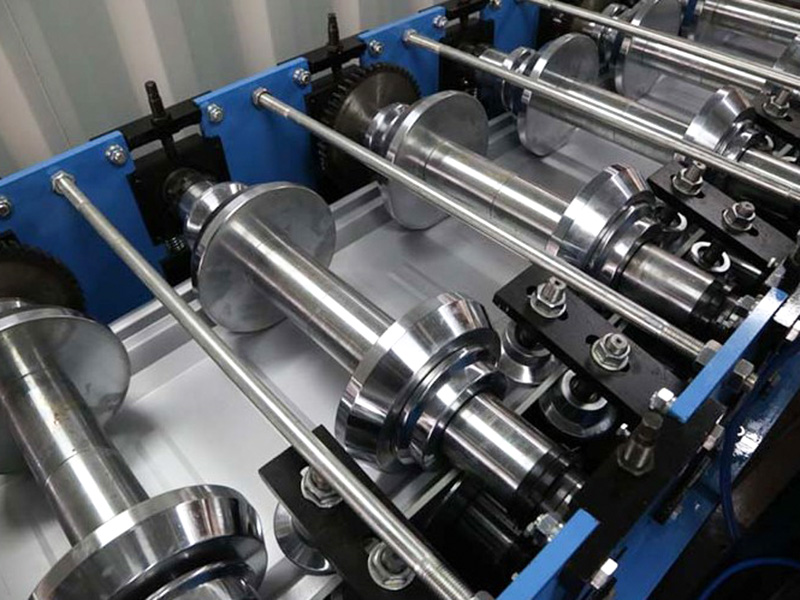

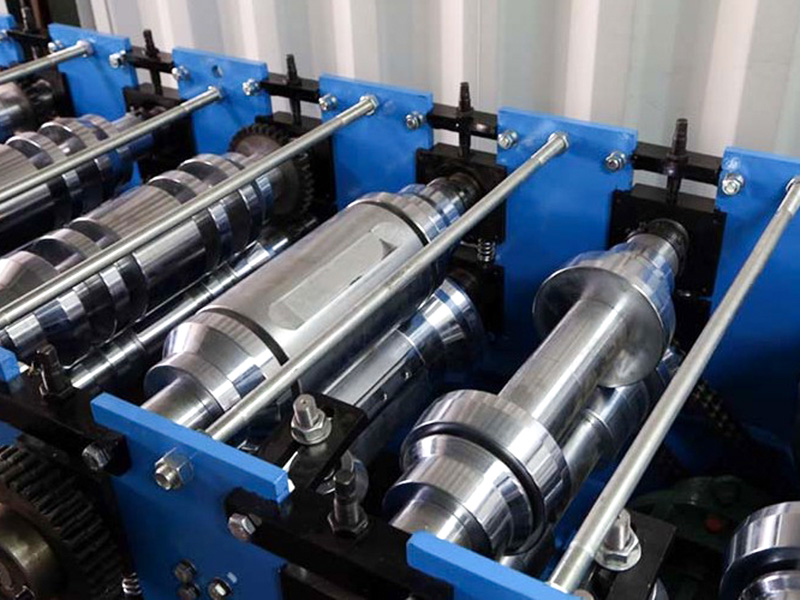

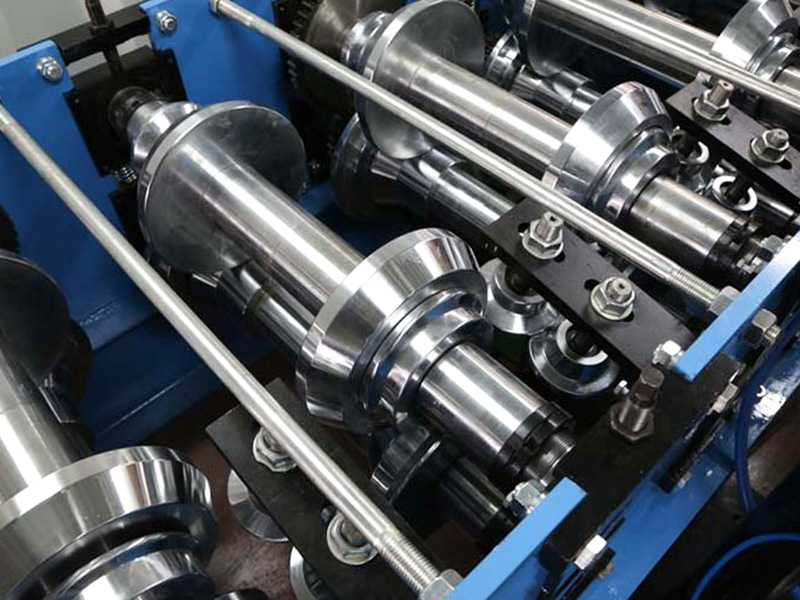

멀티 스탠드 롤 성형 프레임: 각 프레임에 한 쌍 이상의 상부 및 하부 성형 롤러가 포함된 핵심 구성 요소는 금속을 점진적으로 굽히는 역할을 합니다.
펀칭 장치: 자동 유압 스탬핑 및 성형. 다양한 스탬핑 요구 사항을 충족하도록 다양한 다이를 구성할 수 있습니다.

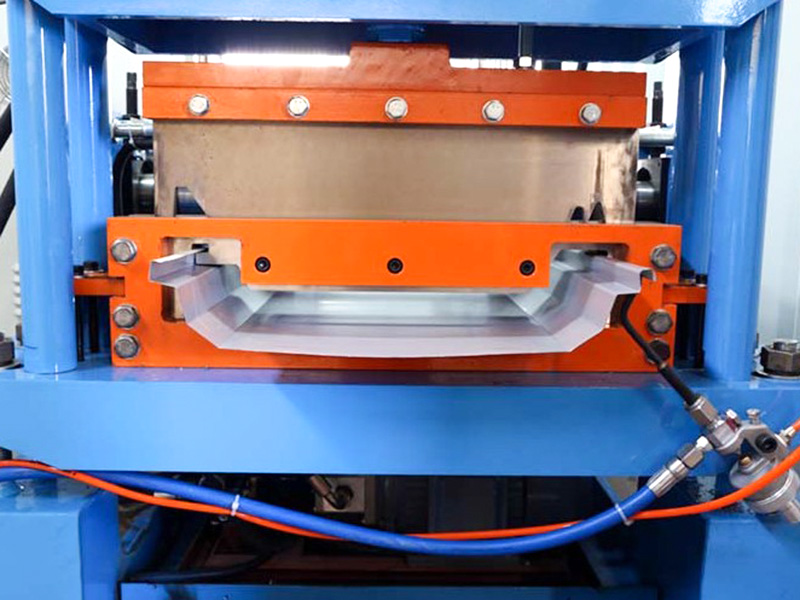

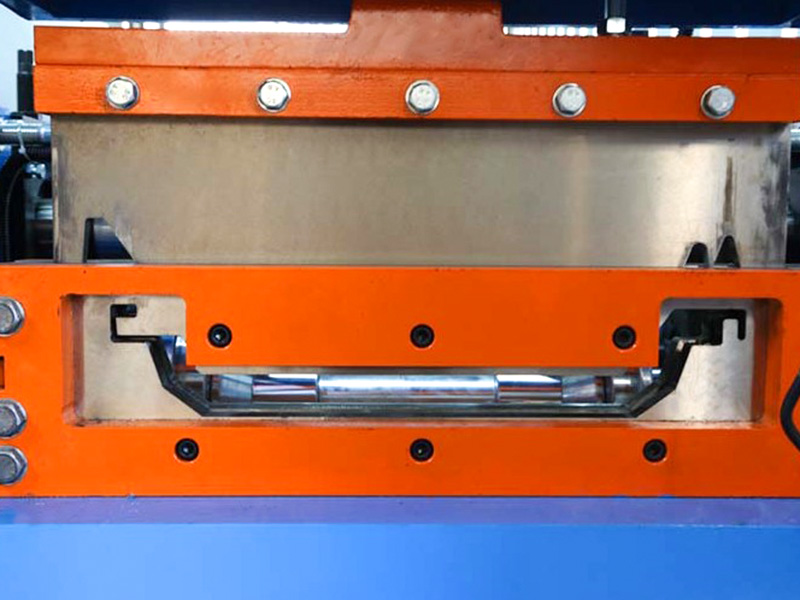

절단 장치: 일반적으로 유압식 플라잉 전단기 또는 정지 전단기로 시트 재료가 계속 이동하면서 원하는 길이로 정밀하게 절단됩니다.
배출/적재 시스템: 성형된 시트와 절단된 시트를 모아서 쌓습니다.
제어 시스템(PLC): 전체 생산 라인의 작동 속도, 절단 길이 및 계수를 제어합니다.
이 장비의 주요 특징 및 용도:

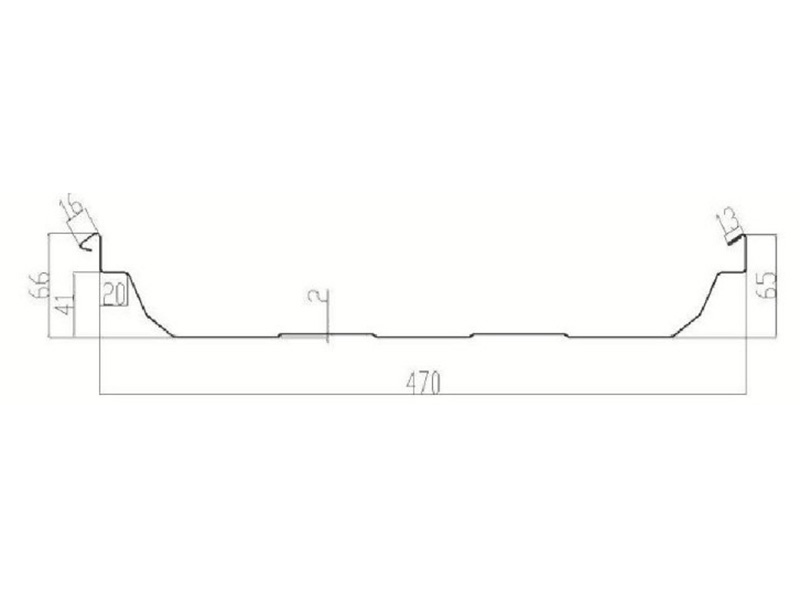

매우 구체적임: 롤러 다이는 YX36.5-780 골판지 재료의 정확한 단면 형상 및 치수 요구 사항을 기반으로 설계되어 주름 높이, 주름 피치 및 유효 폭과 같은 정확한 최종 제품 매개변수를 보장합니다.
효율적인 생산: 일반적으로 분당 15~30미터 이상의 생산 속도로 연속 작업이 가능하므로 대규모 프로젝트에 적합합니다.
재료 호환성: 다양한 재료(강철, 알루미늄) 및 코팅(아연 도금, 컬러 코팅 PVDF/폴리에스테르/SMP 등) 코일을 처리할 수 있으며 일반적으로 두께는 0.4mm ~ 1.0mm(장비 성능에 따라 다름)입니다.
정밀 절단: 고성능 절단 시스템을 갖추고 각 판을 길이에 맞게 정밀하게 절단합니다.
자동 제어: PLC 시스템을 통해 매개변수 설정, 작동 모니터링, 결함 진단이 가능하므로 작동이 간편합니다.
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.45 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | 고품질 45# 강철 | 미세 가공, 담금질, 경질 크롬 코팅 |
| 메인 샤프트 | Φ75,45# 강철 | 미세 가공, 담금질 |
| 그룹 형성 | 18 | |
| 메인 모터 전원 | 7.5KW | |
| 구동방식 | 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 4.0KW입니다. |
| 컷 블레이드 | Cr12MoV | 담금질, HRC58-62 |
| 언코일러 | 5톤 적재, 적재 플랫폼 포함 | 유압 스테이션 모터 전력은 2.2KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 18미터 | |
| 장비 무게 | 약 6톤 | |
| 원료 두께 | 0.4-0.8mm | Q235 아연 도금 코일 |
| 생산 속도 | 12~15m/분 | |
