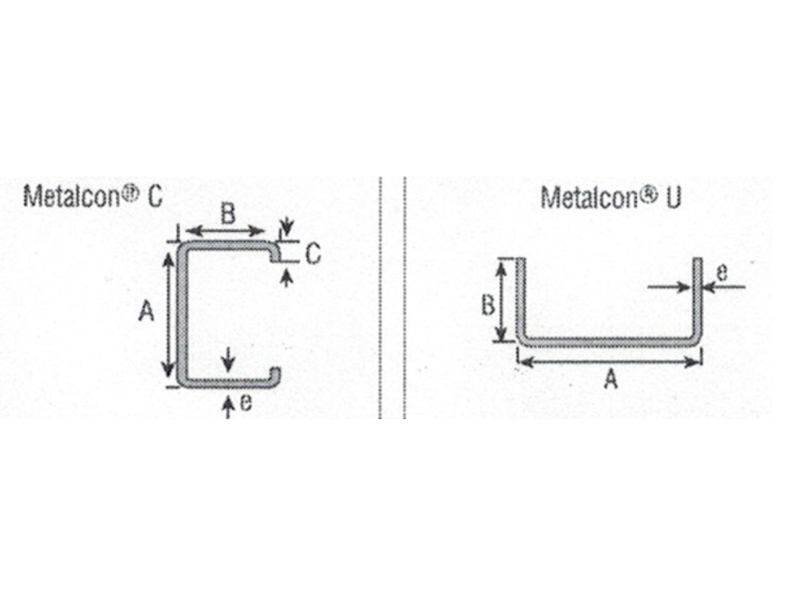

80-300 유형 C/U 도리 롤 성형 기계는 건축 구조물용 C자형 및 U자형 도리의 연속 생산을 위해 특별히 설계된 자동화 기계입니다. 냉간압연 성형 기술을 활용하여 금속 코일을 상온에서 연속적으로 정밀하게 구부려 건축 구조물에 필요한 C형, U형 강철 도리를 생산합니다. 현대 철강 구조물의 주요 구조 부품을 효율적이고 경제적으로 생산하는 데 필수적인 장비입니다.
Jiangyin Hailong Machinery Factory 은(는) 80-300 유형 완전 자동 CU 도리 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 80-300 유형 완전 자동 CU 도리 롤 성형 기계 판매용.
핵심 구성 요소(생산 라인):
언코일러(언코일러): 금속 코일을 지지하고 풀어줍니다.
레벨러: 코일링 공정 중에 생성된 내부 응력, 물결 모양 가장자리 및 기타 결함을 제거하여 플랫 스트립이 롤 성형 기계에 들어가도록 보장합니다.
가이드/피더: 플랫 스트립을 롤 성형 기계에 정확하게 공급합니다.

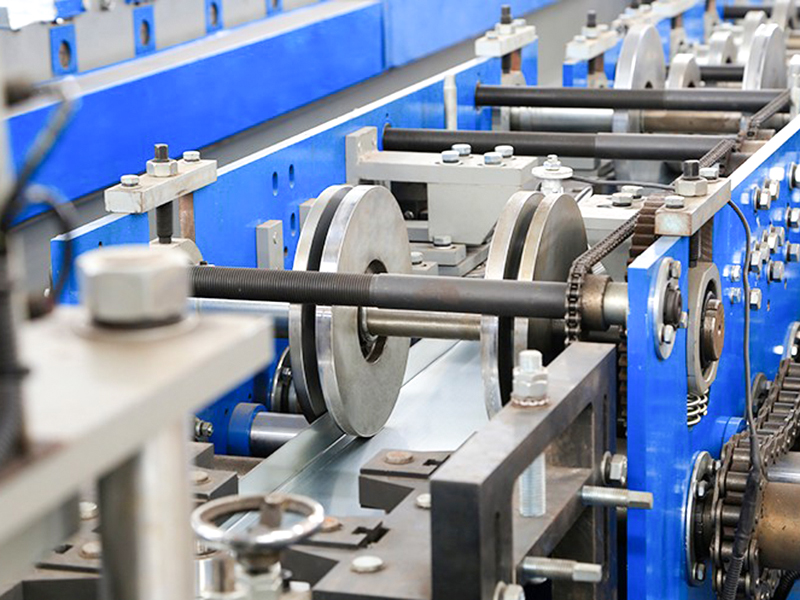

롤 성형 기계: 가장 중요한 구성 요소입니다. 이는 순서대로 배열된 여러 세트(보통 수십 개)의 롤 성형 롤러로 구성됩니다. 각 롤 세트는 스트립에 특정 굽힘 동작을 적용하여 점차적으로 변형시켜 정확한 C자형 또는 U자형 단면을 형성합니다.

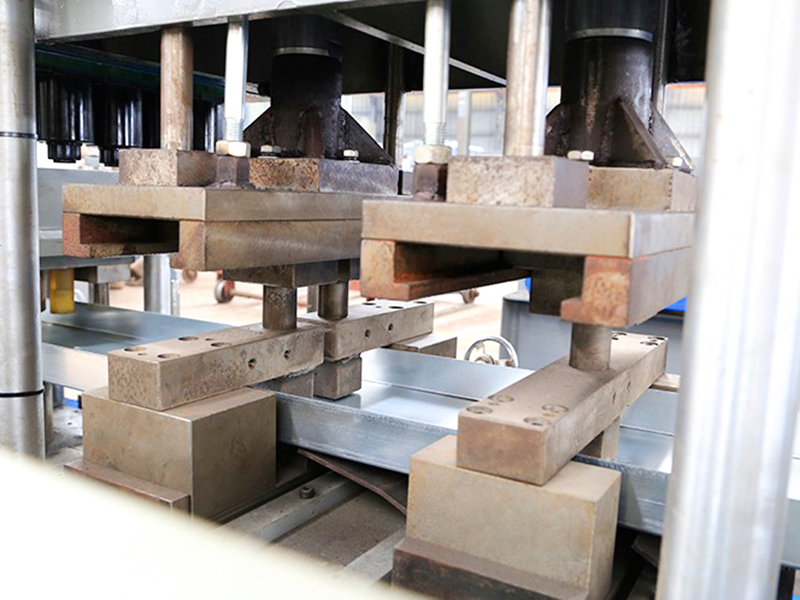

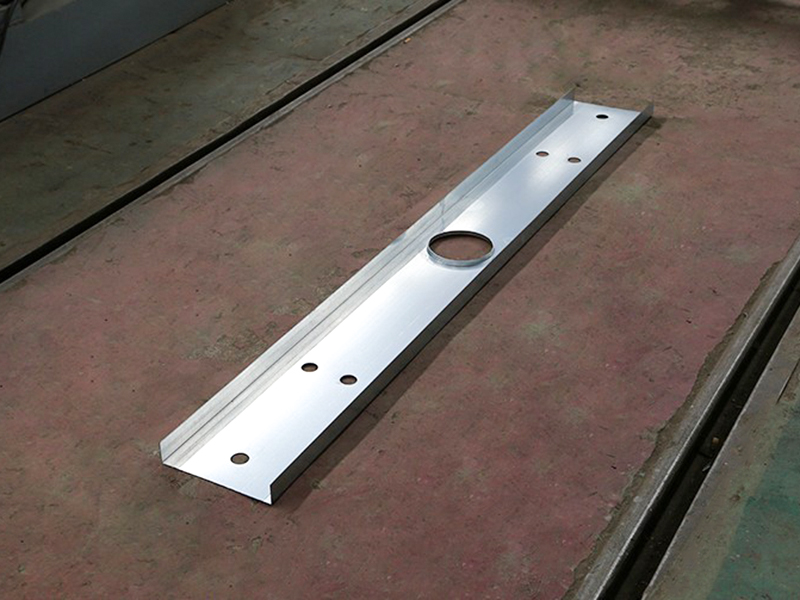

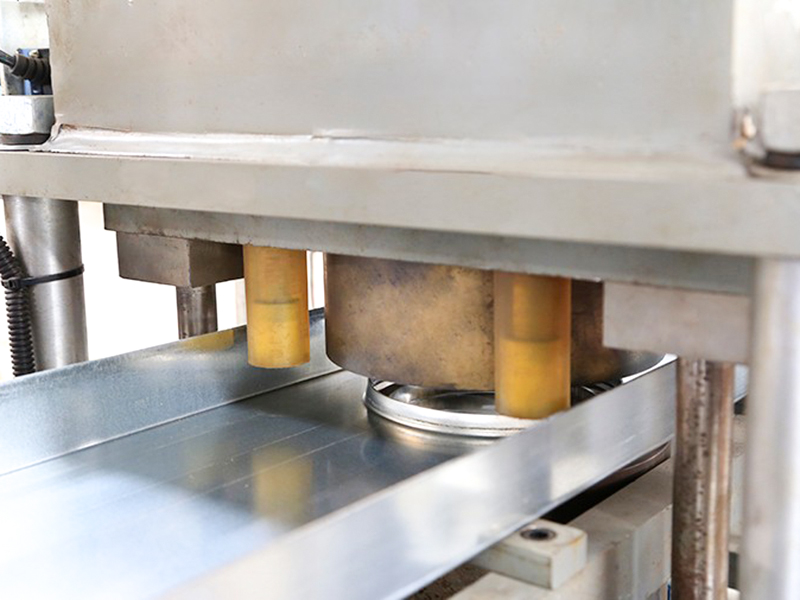

펀칭/모따기 장치(옵션): 성형 중 또는 성형 후에 도리의 연결 구멍을 펀칭하거나 모서리를 절단합니다.

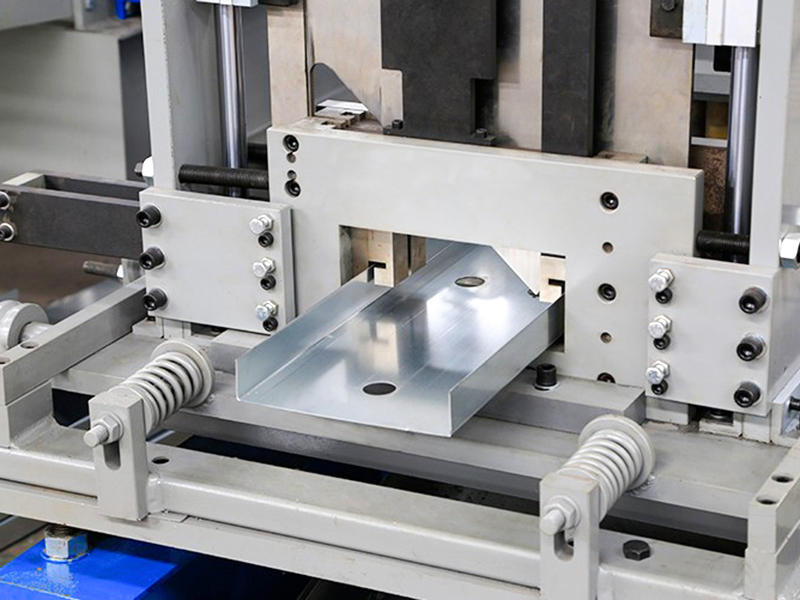

절단장치 : 연속적으로 형성된 C/U형 도리를 정해진 길이로 정밀 절단합니다. 일반적인 방법에는 유압식 플라잉 쏘(재료가 움직이는 동안 절단) 또는 유압/공압식 펀칭이 포함됩니다.
아웃피드 랙/컬렉터: 완성된 절단 도리를 받아 깔끔하게 쌓습니다.
핵심 이점:
고효율: 연속 생산, 고속 및 고출력.
높은 정밀도: 성형 롤러는 매우 일관된 제품 크기와 모양을 보장합니다.
높은 재료 활용도: 코일을 직접 사용하므로 스크랩이 거의 발생하지 않습니다.
낮은 에너지 소비: 상온에서 가공되므로 열간 압연보다 에너지 소비가 현저히 낮습니다.
높은 수준의 자동화: 전체 생산 라인을 완전히 자동화하여 인건비를 절감할 수 있습니다.
유연성: 다양한 성형 롤러 세트를 교체함으로써 동일한 기계에서 다양한 크기의 C자형 또는 U자형 도리를 생산할 수 있습니다(재시운전 필요).
비용 효율성: 전반적인 효율성, 자재 활용도 및 에너지 소비 측면에서 장점이 있어 단위 생산 비용이 낮습니다.
신청:
철강 구조물 건설 산업에서 주로 사용됩니다.
산업 플랜트(창고, 작업장)
상업용 건물(슈퍼마켓, 전시실)
물류센터
농업용 건물(온실, 농장)
조립식 주택
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.40 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | Cr12Mo1V1 | 진공경화 |
| 메인 샤프트 | Φ90,40Cr | 경화 및 템퍼링 |
| 그룹 형성 | 20 | |
| 메인 모터 전원 | 25KW, 인버터 | |
| 메인 드라이브 기어 박스 | K107 (K107 헬리컬 기어박스) | |
| 구동방식 | 1.2인치 더블 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 11KW입니다. |

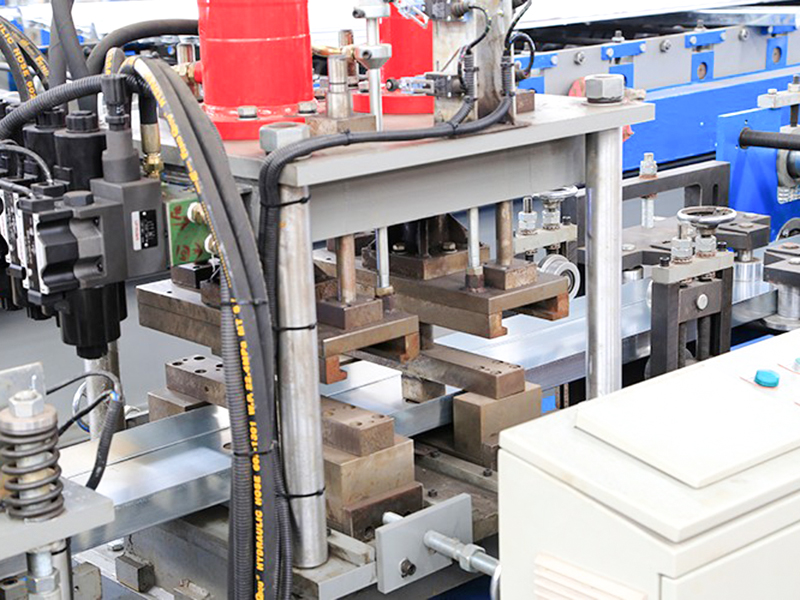

| 펀칭 모드 | 유압 펀칭 | |
| Uncoiler | 5톤 적재, 적재 플랫폼 포함 | 유압 스테이션 모터 전력은 2.2KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 25미터 | |
| 장비 무게 | 약 12톤 | |
| 원료 두께 | 3.0mm | Q235 아연 도금 코일 |
| 원료 폭 | 175mm~480mm | |
| 생산 속도 | 25~30m/분 | |
