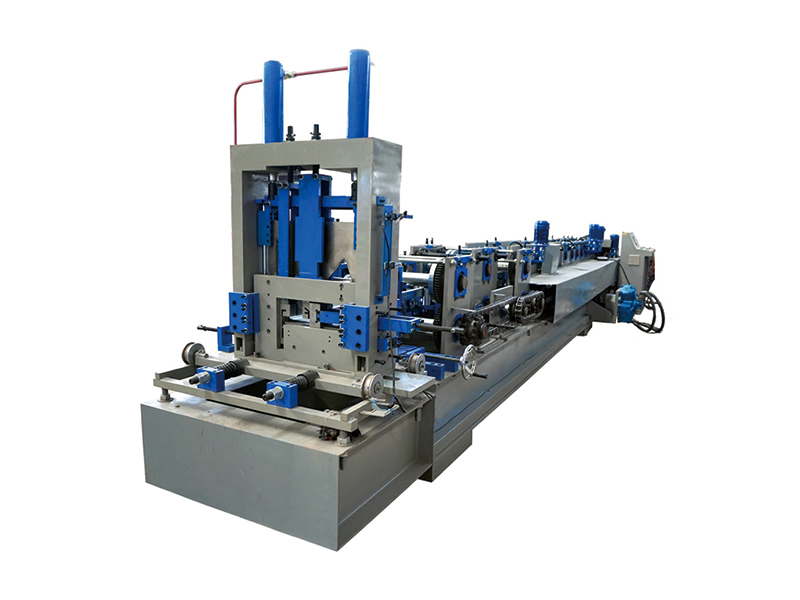

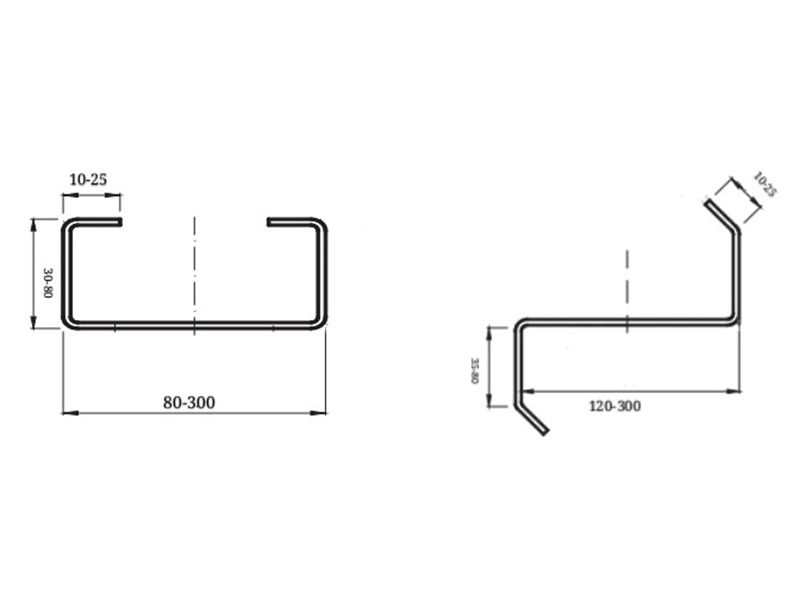

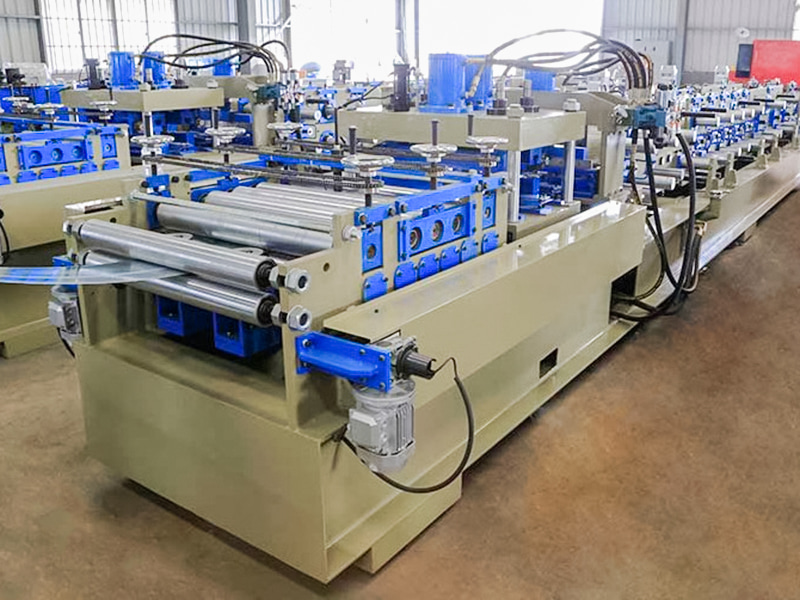

CZ Purlin 롤 성형 기계는 C/Z 섹션 Purlin의 효율적이고 지속적인 생산을 위해 특별히 설계된 고도로 자동화된 산업 기계입니다. 이는 강철 구조물 건설, 특히 더 높은 하중 지지력과 안정성이 요구되는 장경간 지붕 또는 벽 시스템에 널리 사용됩니다. 80-300형 전자동 CZ Purlin Roll Forming Machine은 보다 진보된 기술과 보다 복잡한 성형 공정을 갖춘 특수 기계입니다. 이는 고성능 CZ 단면 복합 도리 생산을 위해 특별히 설계되었습니다. 고도로 자동화된 냉간 롤 성형 공정(인라인 접합 기술과 결합 가능)을 사용하여 강철 스트립을 총 높이 80mm에서 300mm에 이르는 다양한 CZ 프로파일로 연속 가공합니다. 장경간, 고하중 공사에 필요한 고강도, 고안정성 도리를 효율적으로 대량 생산할 수 있는 능력이 핵심가치입니다. 고급 철강 구조물 제조에 필수적인 장비입니다. 그러나 기술적 어려움과 비용은 일반적으로 표준 C-섹션 도리 성형 기계보다 높습니다.
Jiangyin Hailong Machinery Factory 은(는) 80-300 유형 CZ 도리 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 80-300 유형 CZ 도리 롤 성형 기계 판매용.
C 유형 기계와 유사하게 이는 장비가 완전 자동화된 기능을 갖추고 있음을 의미합니다.
자동 언코일 공급: 강철 코일이 자동으로 풀려 수평을 이루고 성형 라인으로 공급됩니다.

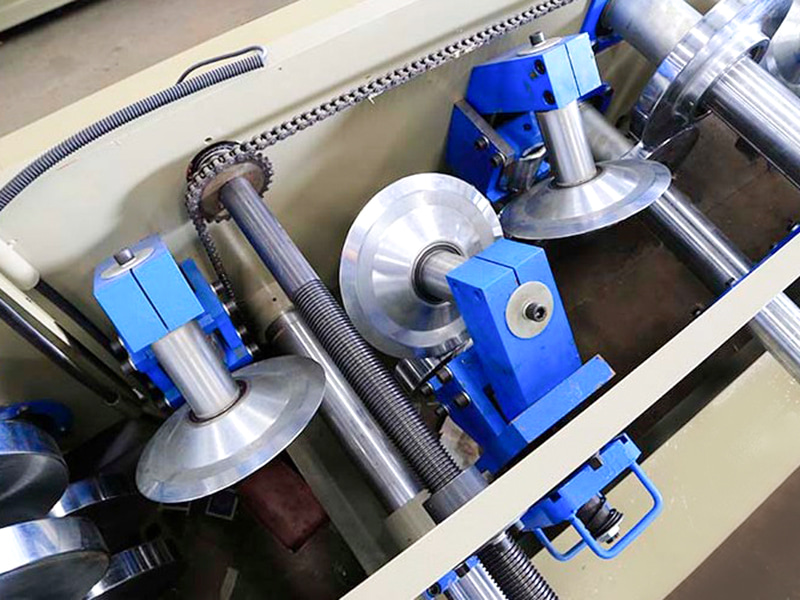

자동 롤 성형: 프로그램 제어, 다중 패스 정밀 압연.

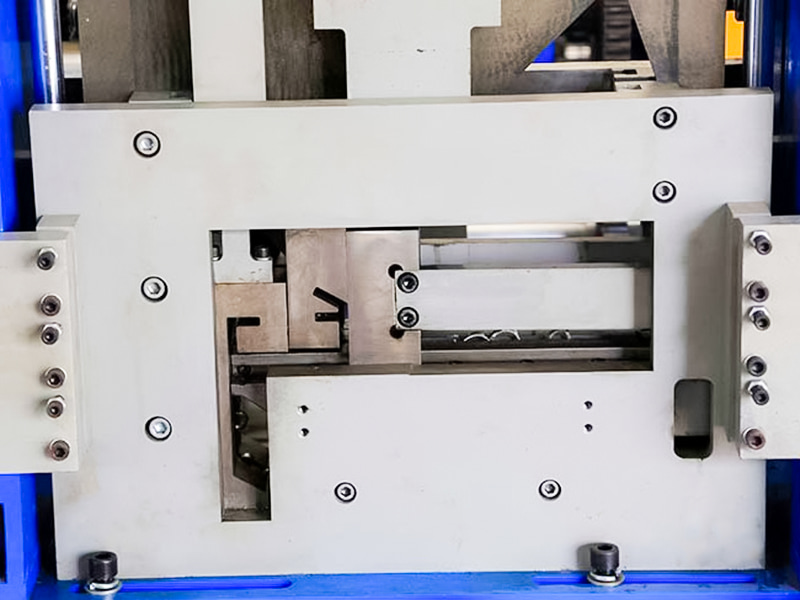

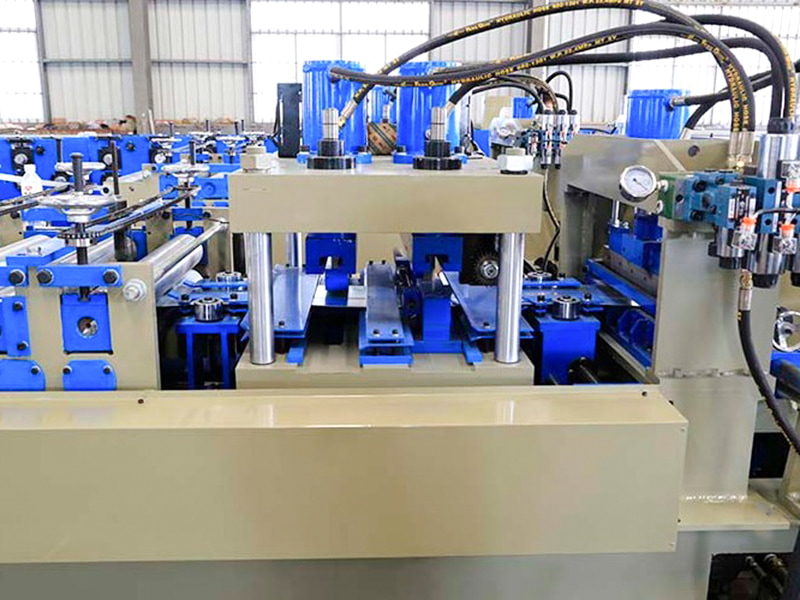

길이에 따른 자동 절단: 고속 플라잉 톱 또는 유압 가위는 연속 동작으로 정밀한 절단을 수행하여 중단 없는 생산을 보장합니다.
자동 배출/적재: 완제품이 자동으로 운반되고, 계수되고, 깔끔하게 쌓입니다.

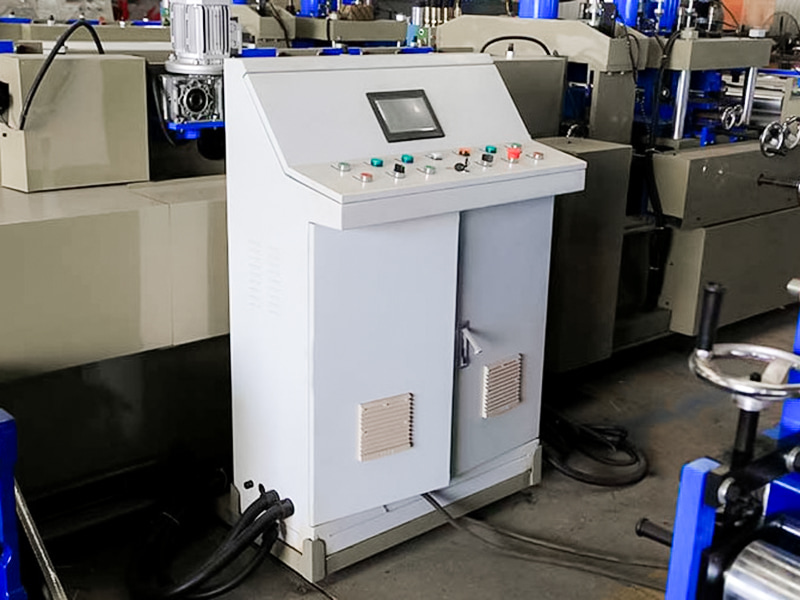

PLC 지능형 제어: 매개변수(사양, 길이, 수량, 구멍 위치 등)가 터치스크린을 통해 설정되고 시스템이 전체 프로세스를 자동으로 실행하고 모니터링합니다.
장점:

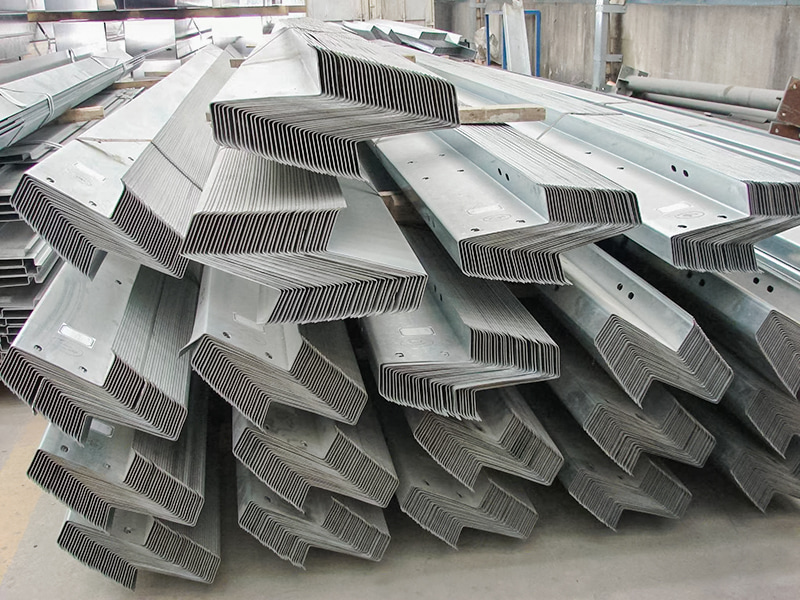

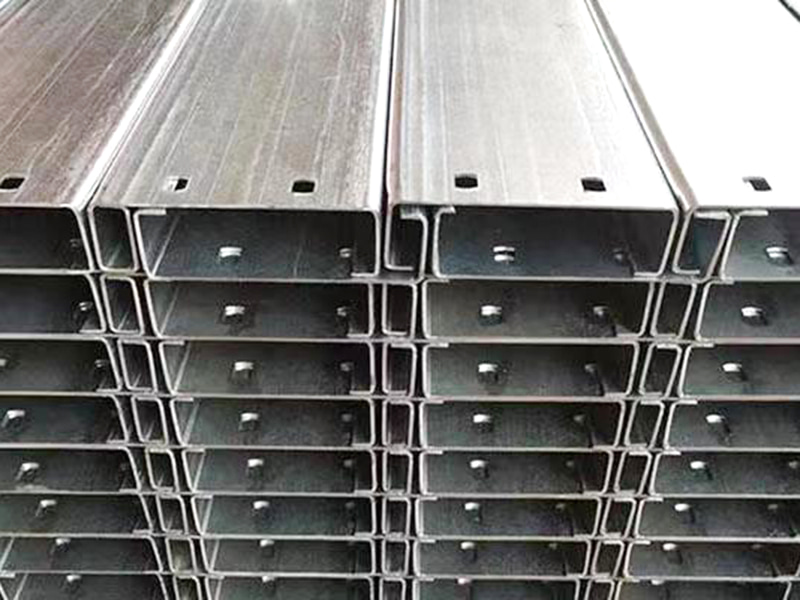

우수한 구조적 성능: 생산된 CZ 도리는 단일 C형 도리보다 훨씬 뛰어난 강도와 안정성을 제공합니다.
롱스팬 솔루션: 비용 효율적인 롱스팬 건설을 위한 핵심 구성 요소입니다.
높은 생산 효율성: 완전 자동화된 연속 생산으로 대량 수요를 충족합니다.
높은 정밀도 및 일관성: PLC 제어는 치수 정확성과 일관된 품질을 보장합니다.
높은 재료 활용도: 지속적인 생산으로 폐기물이 줄어듭니다. 유연성(상대적): 단일 기계는 롤러 슬리브를 교체하고 조정을 수행하여 공칭 범위(80-300mm 높이) 내에서 다양한 사양의 CZ 도리를 생산할 수 있습니다(참고: 금형 교체는 중요한 작업입니다).
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.40 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | Cr12Mo1V1 | 진공경화 |
| 메인 샤프트 | Φ90,40Cr | 경화 및 템퍼링 |
| 그룹 형성 | 20 | |
| 메인 모터 전원 | 25KW, 인버터 | |
| 메인 드라이브 기어 박스 | K107 (K107 헬리컬 기어박스) | |
| 구동방식 | 1.2인치 더블 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 11KW입니다. |
| 펀칭 모드 | 유압 펀칭 | |
| 언코일러 | 5톤 적재, 적재 플랫폼 포함 | 유압 스테이션 모터 전력은 2.2KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 25미터 | |
| 장비 무게 | 약 12톤 | |
| 원료 두께 | 3.0mm | Q235 아연 도금 코일 |
| 원료 폭 | 175mm~480mm | |
| 생산 속도 | 25~30m/분 | |
