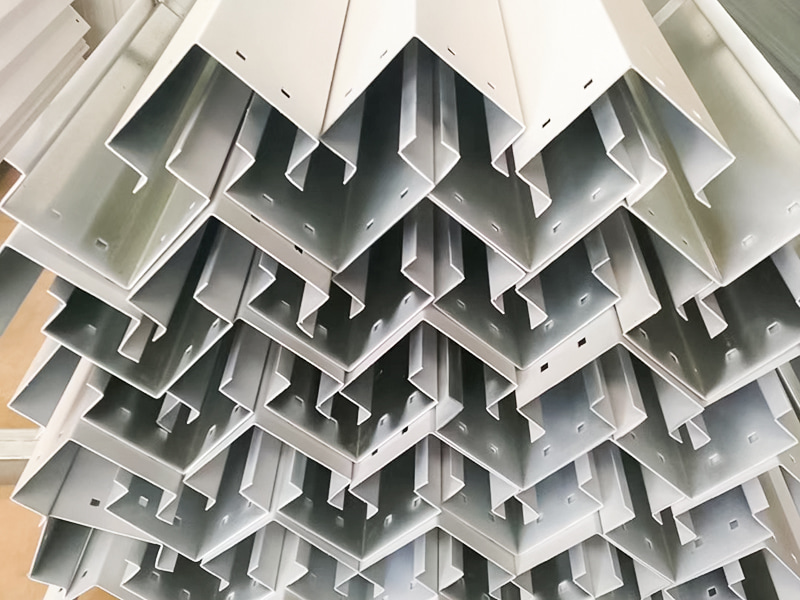

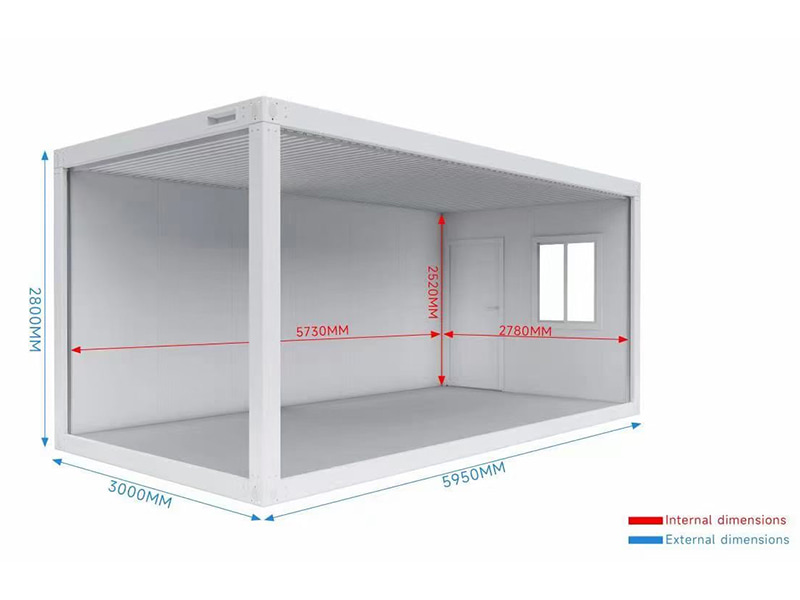

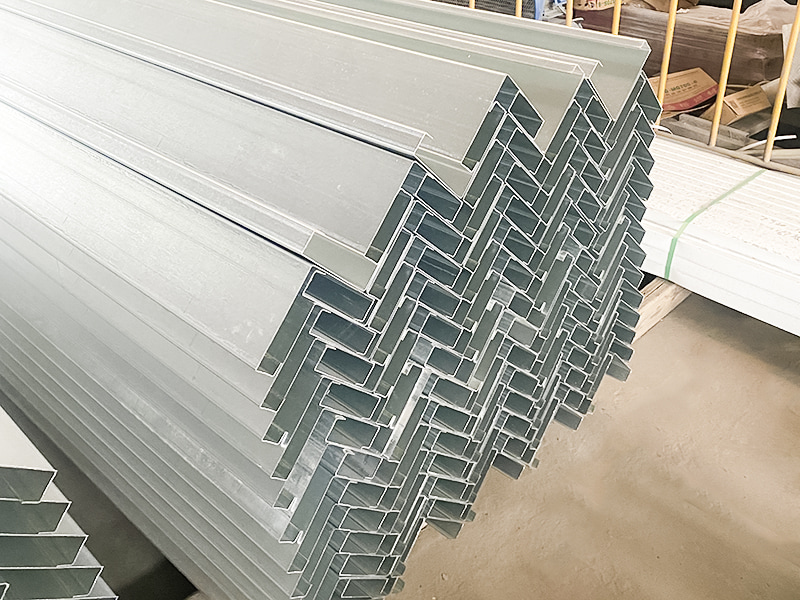

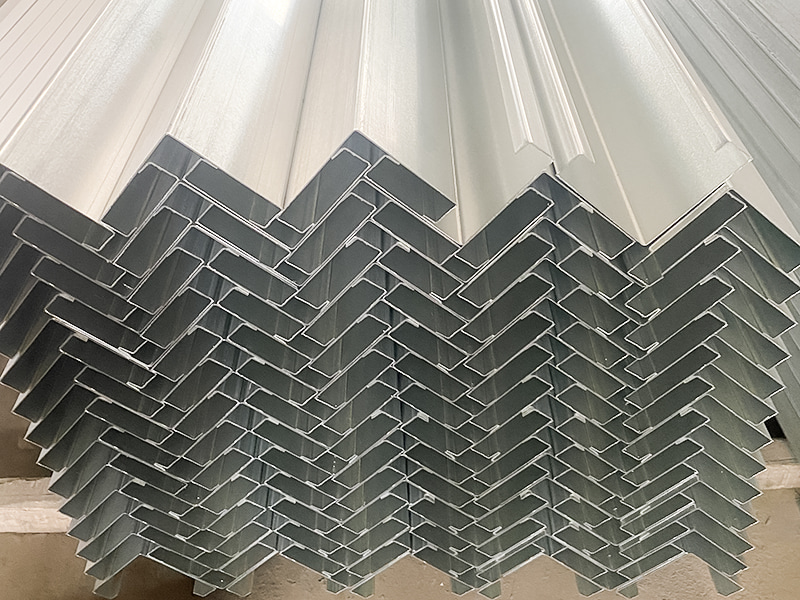

분리형 컨테이너 하우스: 특수 컨테이너 또는 모듈식 건물 단위를 말합니다. 신속하게 조립, 분해, 접거나 쌓을 수 있어 운송 효율성과 현장 시공 속도가 크게 향상되는 것이 특징입니다. 건설 현장의 임시 주택, 이동 사무실, 비상 대피소, 모듈식 호텔/아파트, 장비 상자 및 기타 분야에 널리 사용됩니다. 이 컨테이너 하우스의 프레임 구조에는 주요 하중 지지 구성 요소로 특정 모양의 기둥이 많이 필요합니다. 분리형 컨테이너 하우스 컬럼 롤 성형 기계는 고도로 자동화된 생산 라인입니다. 냉간 압연 성형 기술을 채택하여 강철 스트립(강철 코일)을 분리형 컨테이너 하우스 프레임에 필요한 특정 모양과 길이의 기둥으로 연속적이고 효율적이며 정확하게 굴리고 구부립니다. 분리형 컨테이너 하우스(신속 조립 컨테이너 하우스, 모듈형 컨테이너 하우스 등이라고도 함)에 사용되는 기둥의 효율적이고 지속적인 생산에 특별히 사용됩니다.
Jiangyin Hailong Machinery Factory 은(는) 분리형 컨테이너 하우스 칼럼 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 분리형 컨테이너 하우스 칼럼 롤 성형 기계 판매용.
주요 구성 요소:
언코일러: 금속 코일(일반적으로 아연 도금 강철, 내후성 강철 등과 같은 강철 코일)을 로드하고 부드럽게 펼칩니다.
레벨러: 코일링 과정에서 코일에 의해 생성된 내부 응력, 웨이브 벤드 및 기타 결함을 제거하여 성형 기계에 들어가는 재료가 평평한지 확인합니다.
공급 메커니즘: 평평한 스트립을 성형 장치에 정확하게 공급합니다.

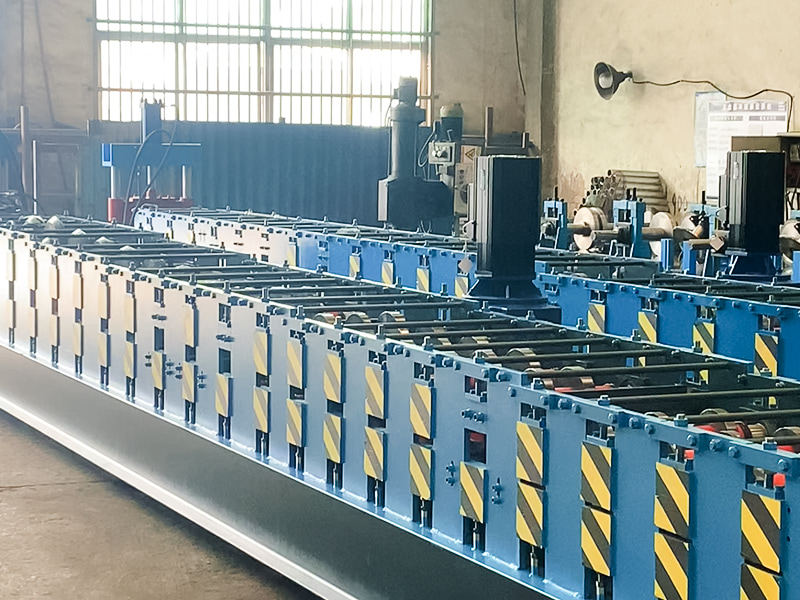

롤포밍 본체 : 장비의 핵심입니다. 정밀하게 설계된 여러 세트의 성형 롤러 랙(패스)이 포함되어 있으며, 각 롤러 세트는 스트립에서 점진적인 굽힘을 수행합니다. 롤러의 수와 디자인은 대상 기둥의 특정 단면 모양에 완전히 맞춰져 있습니다.
가이드 시스템: 스트립이 원활하게 작동하고 성형 공정 중에 이탈하지 않는지 확인합니다.
절단 시스템: 연속 프로파일이 성형 후 미리 설정된 길이에 도달하면 정확하게 절단됩니다(일반적으로 유압 펀칭, 플라잉 톱 또는 서보 추적 절단). 이는 단일 컬럼을 형성하는 핵심 단계입니다.
배출/수입 랙: 절단 후 완성된 기둥을 수집하거나 운반합니다.
제어 시스템: PLC 또는 CNC 제어 시스템은 속도, 공급, 절단 길이를 제어하고 전체 생산 라인의 작동 상태 등을 모니터링하여 자동화된 생산을 달성합니다.
옵션 추가 장치: 컬럼 설계 요구 사항에 따라 다음 장치와 통합될 수 있습니다.

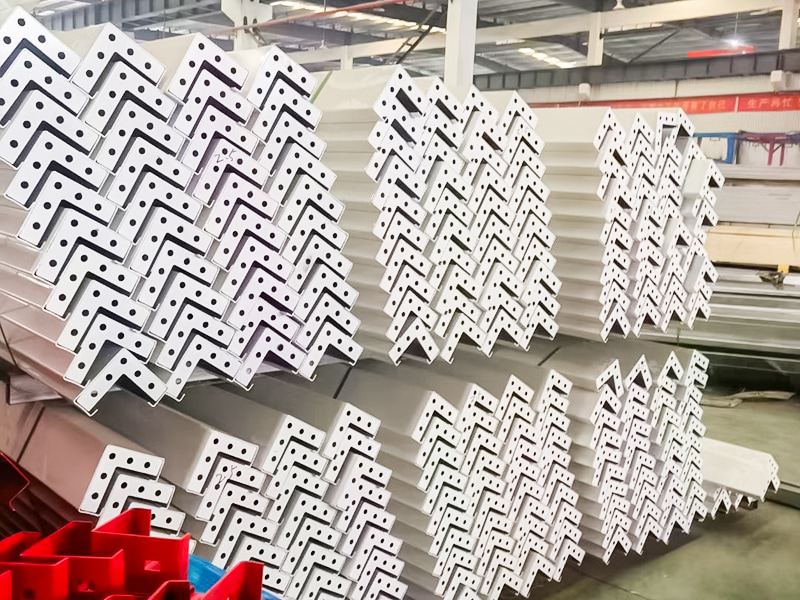

온라인 펀칭기: 성형 공정 중 또는 후에 연결 구멍, 와이어 구멍 등을 기둥에 직접 펀칭합니다.
온라인 용접기: 사각관 등 폐단면을 형성해야 하는 기둥의 경우 성형 마지막 단계에서 고주파 용접 또는 롤 용접을 실시합니다.
자동 적재/포장 시스템: 완성된 컬럼을 자동으로 분류 및 포장합니다.
핵심 가치:
고효율 : 연속 생산, 단일 조각 스탬핑 또는 용접보다 속도가 훨씬 빠릅니다.
고품질: 높은 성형 정확도, 우수한 치수 일관성 및 재료 강도의 완벽한 활용.
저렴한 비용: 높은 자재 활용률, 높은 수준의 자동화로 인건비가 절감됩니다.
유연성: 롤러 금형을 교체하면 다양한 단면 형상의 기둥을 제작할 수 있습니다(롤러 교체 필요).
분리형 컨테이너하우스 산업의 요구를 충족: 분리형 컨테이너하우스 건설에 필요한 핵심 구조 부품을 대량으로 안정적으로 제공할 수 있어 전체 분리형 컨테이너하우스 산업의 급속한 발전을 지원합니다.
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.50 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | Gr15SiMn | 진공경화 |
| 메인 샤프트 | Φ90,40Cr | 경화 및 템퍼링 |
| 그룹 형성 | 25 | |
| 메인 모터 전원 | 30KW | |
| 메인 드라이브 기어 박스 | K127 (K127 헬리컬 기어 박스) | |
| 구동방식 | 1.5인치 더블 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 11KW입니다. |
| 언코일러 | 10톤 로드, 로딩 플랫폼 포함 | 유압 스테이션 모터 전력은 5.5KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 22미터 | |
| 장비 무게 | 약 12톤 | |
| 원료 두께 | 2.0mm~3.0mm | Q235 아연 도금 코일 |
| 원료 폭 | 355mm | |
| 생산 속도 | 약 15m/분 | |
