Simple Coil Flattening and Cutting Machine은 금속판 전처리를 위한 경제적인 2-in-1 기계로 구조가 간단하고 기본 기능이 저렴하며 비용이 저렴합니다. 코일 평탄화와 길이에 따른 절단을 하나의 간소화된 생산 라인에 통합하여 코일에서 플랫 시트까지 연속 가공을 가능하게 합니다. 소규모, 저예산 애플리케이션용으로 설계된 이 제품은 "풀기, 수평 맞추기 및 길이에 맞게 절단"이라는 기본 요구 사항을 해결합니다.
Jiangyin Hailong Machinery Factory 은(는) 간단한 코일 편평화 및 절단기 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 간단한 코일 편평화 및 절단기 판매용.
핵심 기능:
언코일링(풀림): 코일을 지지하고 천천히 풀어 코일 응력을 완화합니다.
레벨링(직선화) : 기계식 롤러가 모서리의 물결 모양, 뒤틀림, 캠버 등의 변형을 제거하여 평탄도를 복원합니다.
전단(길이에 맞게 절단): 연속적으로 공급되는(평평한) 금속 스트립을 미리 설정된 길이의 단일 시트로 절단합니다.
장비 특징:
단순한 구조: 복잡한 자동화 시스템이 없고, 컴팩트한 기계 설계와 작은 설치 공간(일반적으로 길이 5-10미터)이 없습니다.
수동 작업이 우세합니다. 수동 코일 로딩, 매개변수 조정(예: 레벨링 롤러 압력) 및 시트 수집은 작업자의 경험에 달려 있습니다.
기능이 간소화되었습니다. 자동 웹 수정, 장력 제어 및 정밀 슬리팅과 같은 고급 기능이 부족하고 풀림 및 레벨링에만 중점을 둡니다.
저렴한 비용: 가격은 완전 자동 레벨링 라인의 약 1/5 ~ 1/3입니다(일반적으로 수만 RMB).
낮은 전력 소비: 모터 출력이 상대적으로 낮기 때문에(일반적으로 11kW ~ 30kW) 소규모 작업장에 적합합니다.
전형적인 구조:

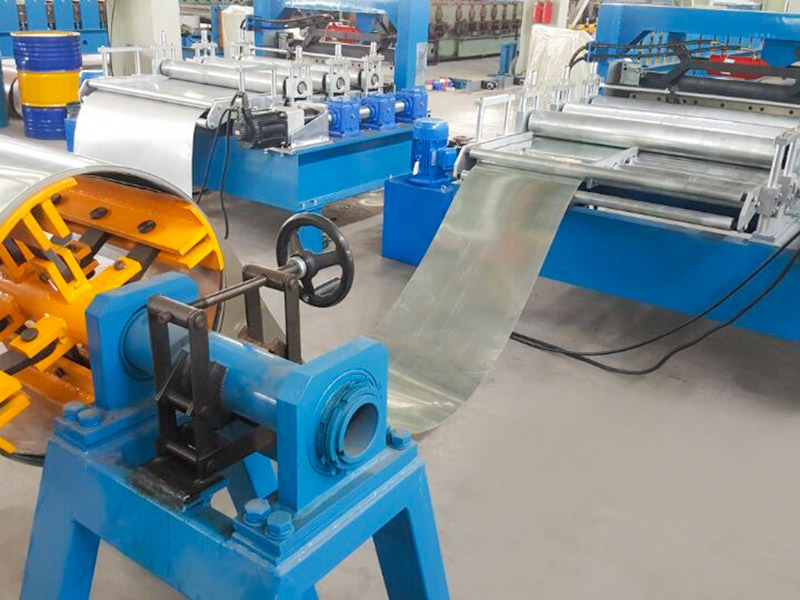

언와인드 스탠드: 코일을 고정하기 위해 수동으로 확장 및 수축하는 릴이 있는 간단한 원뿔 모양 또는 캔틸레버 구조입니다.
피더 플랫폼: 스트립 헤드를 레벨링 기계로 수동으로 안내합니다.

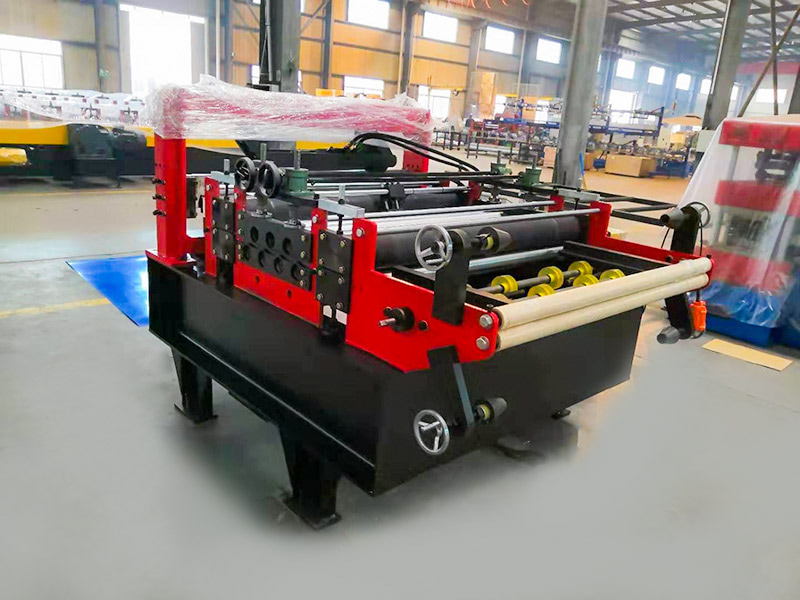

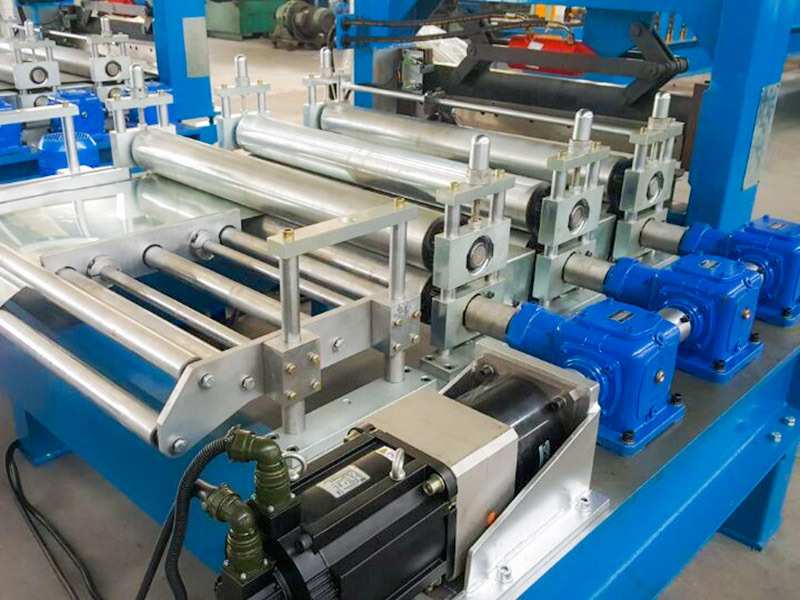

레벨링 장치: 5~9개의 레벨링 롤러(고급 모델보다 적음)로 구성된 코어 장치는 롤러 굽힘으로 인한 변형을 교정합니다.

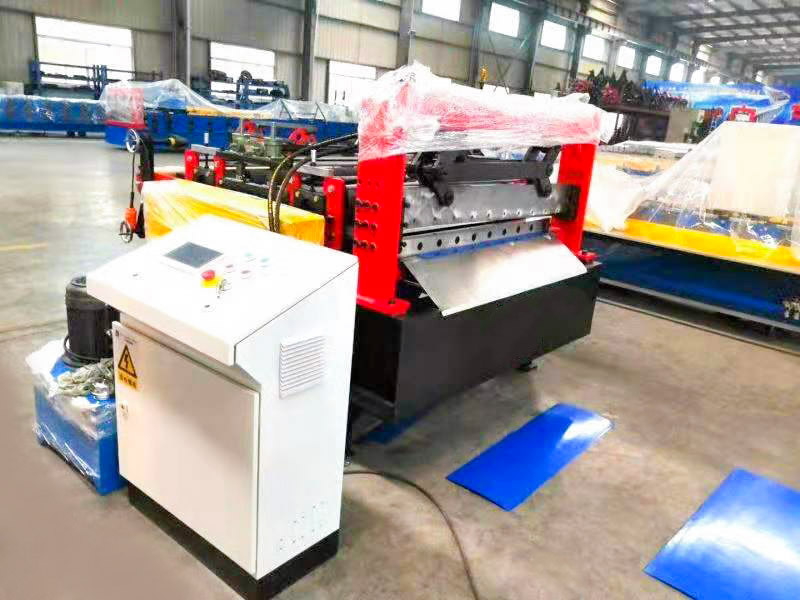

전단 장치:
유압 가위: 저렴하고 유지 관리가 쉬우며 두께가 3mm 이하인 경우에 적합합니다(주요 선택).
공압 가위: 더욱 저렴하며 1.5mm 이하의 판금에만 적합합니다(변형되기 쉬움).
전단 랙: 수동 취급 및 적재를 위해 수평 시트를 수용합니다.
| 전력 요구 사항 | 전압 | 380V/50Hz/3Ph(사용자 정의 가능) |
| 메인 모터 전원 | 7.5KW | |
| 커터 파워 | 5.5KW | |
| 생산 속도 | 10-15m/분 | |
| 구조의 두께 | 18mm | |
| 샤프트 직경 | 80mm | |
| 드라이브 | 기어 | |
| H강 | 400mm | |
| 화면 | HMI | |
| 절단 유형 | 길이 설정 및 포스트 커팅 | |
| 제어 시스템 | PLC 지멘스 | |
| 설치 치수(최종 디자인에 따라 다름) | 3.6m×1.5m×1.2m | |
| 총 중량(대략) | 3.0T | |
