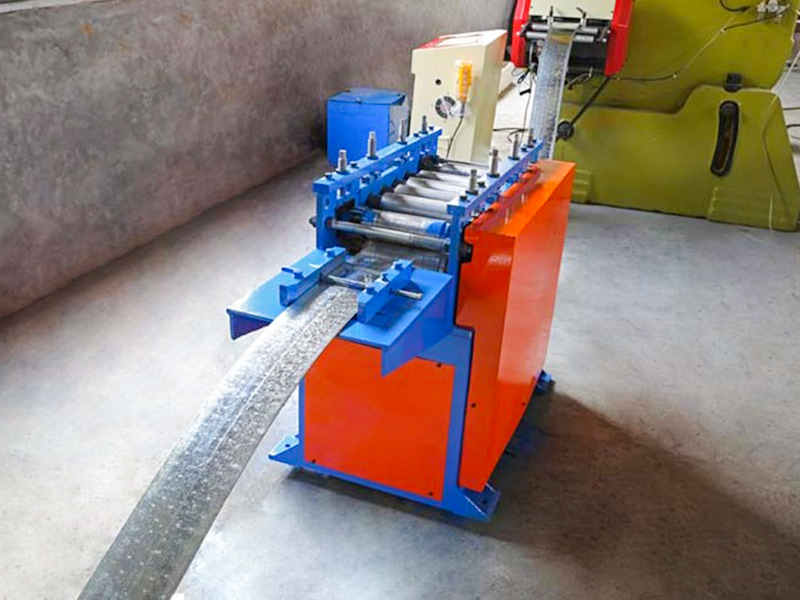

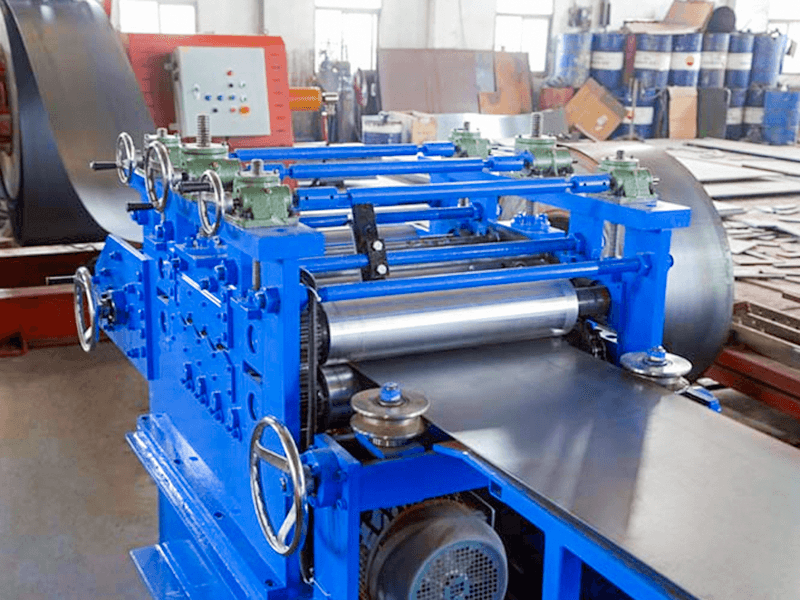

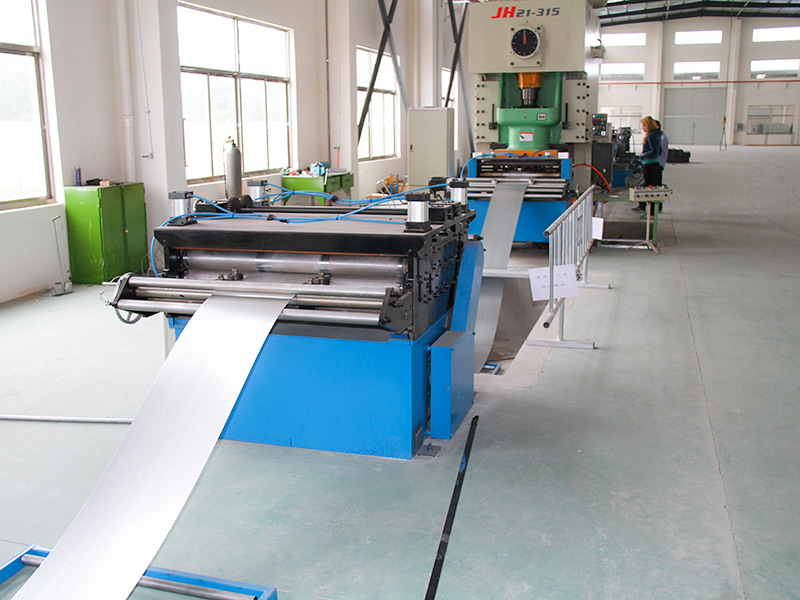

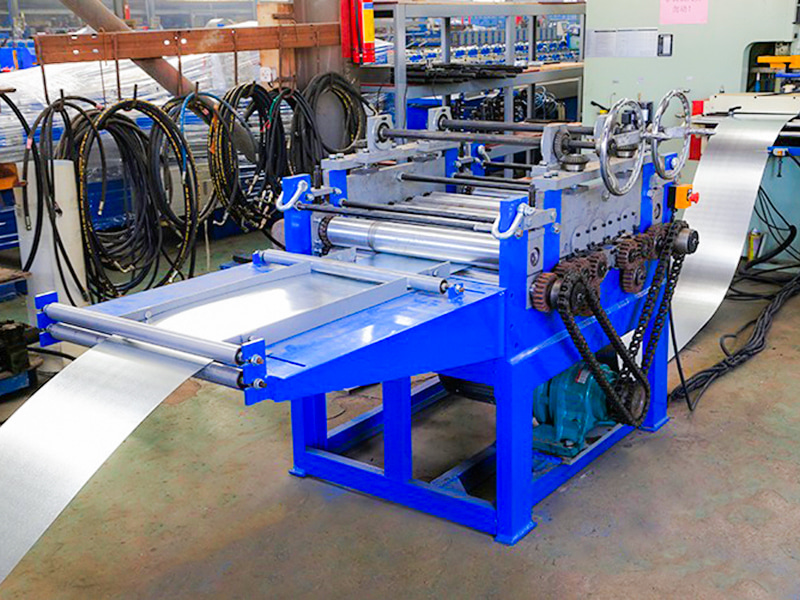

냉간 롤 성형 생산 라인의 강철 코일 레벨링 기계(레벨러 또는 교정기라고도 함)는 언코일러 뒤와 성형 기계 앞에 위치한 핵심 장비입니다. 최종 제품의 품질을 보장하기 위한 중요한 전처리 장치입니다. 핵심 작업은 코일을 푼 후에도 여전히 잔류 응력, 굽힘, 물결 모양 모서리 및 캠버 결함이 있는 금속 스트립(시트)을 정밀하게 제어되는 다단계 롤 갭을 통해 통과시켜 스트립에 일련의 감소하는 역 굽힘 변형(평탄화 및 직선화)을 적용하는 것입니다. 이는 코일의 원래 굴곡, 물결 모양 가장자리 및 내부 응력을 효과적으로 제거하여 편평하고 직선이며 응력이 없는 상태를 만듭니다. 이는 후속 정밀 성형, 일정 길이 절단 또는 펀칭에 적합한 원자재를 제공합니다.
Jiangyin Hailong Machinery Factory 은(는) 철강 코일 레벨링 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 철강 코일 레벨링 기계 판매용.
기본 구조:
프레임: 견고한 프레임 구조입니다.
상/하 교정 롤러 세트: 핵심 구성 요소입니다. 일반적으로 엇갈린 패턴으로 배열된 여러 개의 원통형 롤러로 구성됩니다(일반적으로 9, 11, 13, 15, 17 또는 21과 같이 홀수로 표시됨).
상부 롤러: 일반적으로 완전히 조정 가능한 대들보에 장착되며, 일부 또는 전부는 독립적으로 조정될 수 있습니다(핸드휠 또는 모터 사용).
하부 롤러: 일반적으로 고정되어 있거나 조정 가능한 롤러가 몇 개만 있습니다. 구동 롤러(감속기 또는 기어박스를 통해 모터로 구동됨)는 일반적으로 아래쪽 열에 위치합니다.
간격 조정: 수동, 전기 또는 유압으로 구동되는 이 메커니즘은 하단 롤러에 대한 상단 롤러의 하향 압력(예: 교정 압력/직선 압력)을 정밀하게 조정합니다. 고정밀 기계를 사용하면 각 상부 롤러를 독립적으로 조정할 수 있습니다.
구동 시스템: 모터, 감속기, 커플링 및 기어 분배 상자가 하단 롤러의 일부 또는 전부를 회전시켜 스트립을 앞으로 당깁니다. 이 시스템은 일반적으로 생산 라인 속도와 동기화됩니다.
안내 장치: 측면 가이드 롤러 또는 가이드 플레이트는 일반적으로 스트립이 이탈하는 것을 방지하기 위해 입구와 출구에 설치됩니다.
백업 롤러(옵션): 넓거나 두꺼운 판 교정 기계의 경우 과도한 편향을 방지하기 위해 작업 롤의 뒤쪽(작동하지 않는) 면에 지지 롤러가 설치됩니다.
윤활 시스템: 롤러 베어링을 윤활합니다.
보호 커버: 안전 보호 기능을 제공합니다.
| 유형 | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| 폭(mm) | 200 | 300 | 400 | 500 | 600 |
| 두께(mm) | 1.0 ~ 6.0 | ||||
| 감속기 | 1시 30분 | ||||
| 모터 출력(HP) | 5 | 5 | 7 | 7 | 7 |
| 조정 방법 | 웜기어 | ||||
| 속도 조정 | 가변 주파수 속도 조절 | ||||
| 레벨링 롤 직경 | ￠90×7 (위 4 아래 5) | ||||
| 전력(V) | AC 3Ph 380V | ||||
| 기계 크기(L×W×H) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| 기계 중량(Kg) | 430 | 550 | 670 | 800 | 900 |
