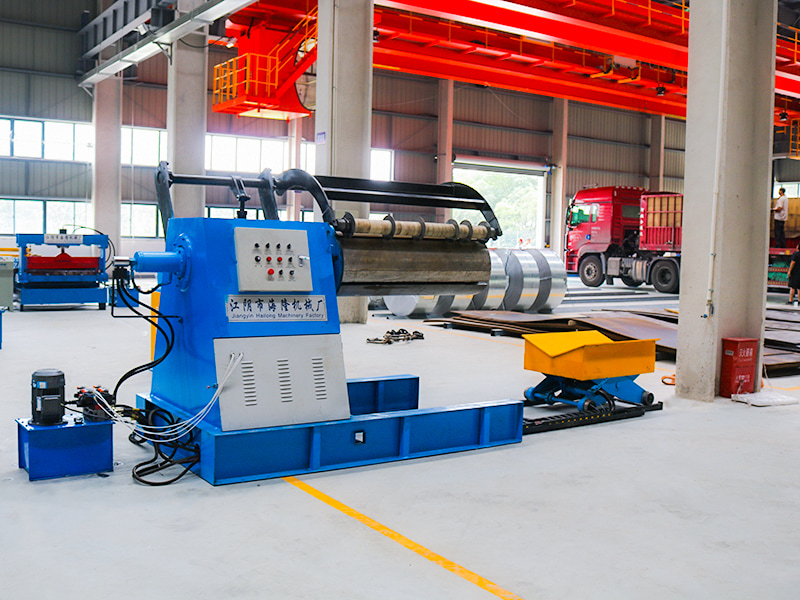

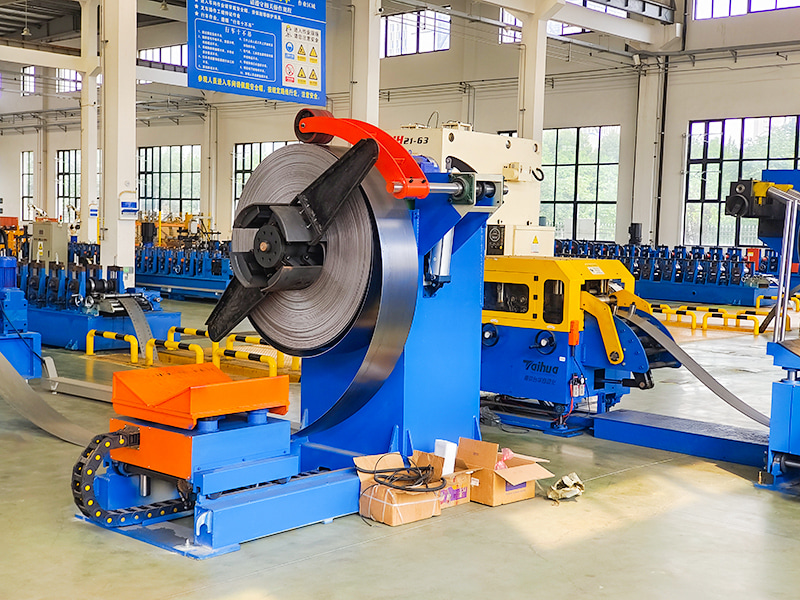

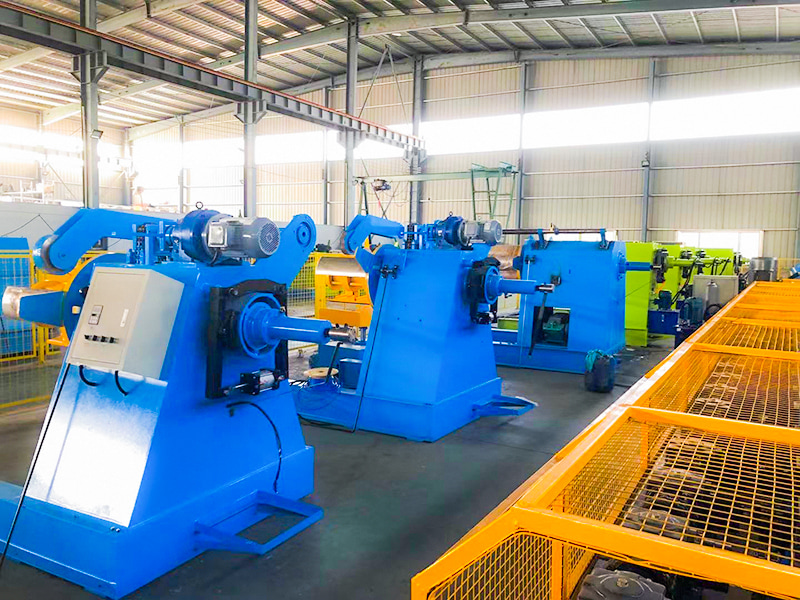

강철 코일 유압 언코일러는 금속 코일(강철, 알루미늄, 구리 등)을 지지하고 풀고 제어하기 위해 판금 가공 라인(롤 성형 라인, 슬리팅 라인, 절단 라인, 스탬핑 라인 등)에 사용되는 핵심 장비입니다. 핵심 특징은 유압 시스템을 주요 동력 및 제어 방법으로 사용한다는 것입니다.
Jiangyin Hailong Machinery Factory 은(는) 강철 코일 유압 언코일러 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 강철 코일 유압 언코일러 판매용.
주요 구성 요소:
프레임/베이스: 전체 장치를 지원합니다.

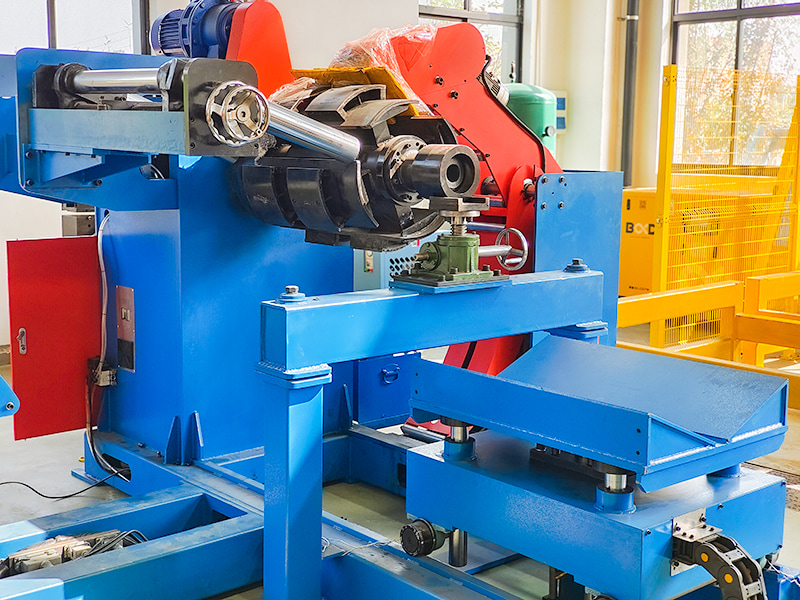

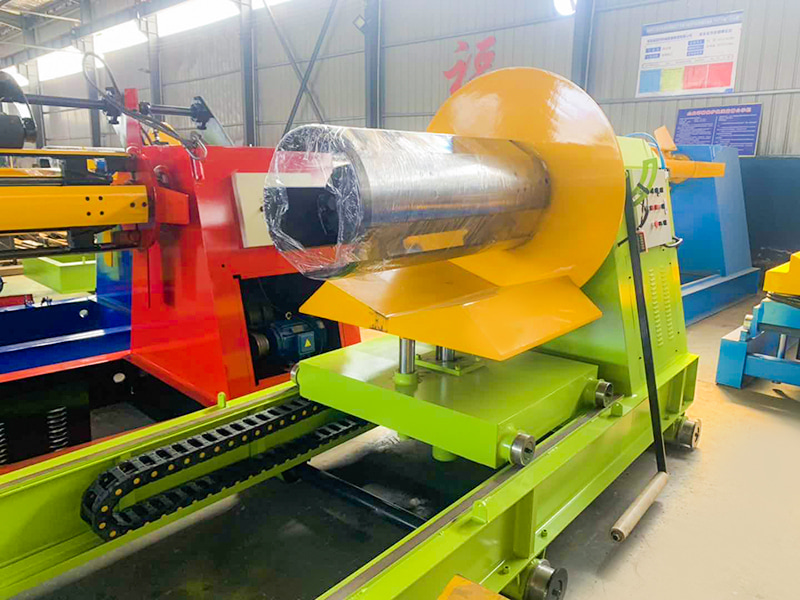

유압식 확장 및 수축 릴: 유압 실린더와 확장 및 수축 메커니즘(섹터 플레이트, 피라미드 슬리브 등)을 포함하는 핵심 구성 요소입니다.
스핀들 및 베어링: 코일의 회전을 지원합니다.
프레싱 암(프레싱 롤러): 유압 실린더에 의해 구동되며 프레싱 암이 코일의 외부 링을 누릅니다.
운반용 팔/운반 캐리지: 코일에 대한 보조 지지대를 제공합니다.
제동 시스템: 일반적으로 유압 디스크 브레이크 또는 유압 모터는 풀림 장력을 생성합니다.
구동 시스템: 스핀들은 모터와 감속기 또는 유압 모터로 구동될 수 있습니다.
유압 스테이션: 유압 펌프, 모터, 오일 탱크, 제어 밸브 블록(방향 밸브, 비례 밸브/서보 밸브, 압력 밸브, 유량 밸브 등), 냉각기, 필터 등이 포함됩니다.
전기 제어 시스템: PLC, 터치스크린(HMI), 센서(근접 스위치, 엔코더 등) 등을 사용하여 명령을 수신하고 상태를 모니터링하며 유압 시스템의 작동을 정밀하게 제어합니다.
보조 장치: CPC(코일 센터링 장치) 및 가장자리 가이드 등.
작업 흐름 개요:
코일 로딩: 크레인이나 트롤리가 코일을 언코일러의 지지 암/트롤리 위로 들어 올립니다. 지지 암이 올라가거나 트롤리가 움직여 코일을 릴 중앙에 대략적으로 정렬합니다.
릴 삽입 및 장력 조절: 릴(직경이 줄어든 상태)이 코일의 내부 구멍에 삽입됩니다. 유압 시스템은 릴을 팽창시켜 코일의 내벽을 단단히 지지합니다.
릴 암/트롤리 후퇴: 지지 장치가 낮아지거나 움직입니다.
프레싱 암 다운: 유압 실린더가 프레싱 암(프레싱 롤러)을 아래로 구동하여 코일의 가장 바깥층을 누릅니다.
스레딩 및 장력 설정: 작업자 또는 자동화 시스템이 후속 장비(예: 교정기)를 통해 스트립의 헤드를 당깁니다. 브레이크 시스템이 활성화되어 필요한 풀림 장력을 설정합니다.
풀기 작업: 생산 라인이 시작되고 스핀들(전기 또는 유압 모터로 구동)이 릴과 코일을 회전시켜 풀립니다. 압착 암은 코일 직경이 감소함에 따라 점진적으로 올라가고, 제동 시스템은 지속적으로 안정된 장력을 제공합니다.
방전: 코일이 소진되면 프레싱 암이 올라가고 릴이 유압식으로 압축되며 코일 지지 암/트롤리가 지지 위치로 이동하여 빈 코일 코어를 제거하고 다음 사이클을 준비합니다.
| 유형 | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| 재료 폭(mm) | 700 | 800 | 1000 | 1300 | 1600 |
| 재료두께(mm) | 3 | ||||
| 내부 직경 (mm) | Φ450 ~ 530 | ||||
| 외경 (mm) | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 |
| 무게(kg) | 2500 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
| 속도(m/분) | 15 | ||||
| 확장 | 유압 팽창 | ||||
| 기계 중량(Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| 기계 Sie (mm) | 1.7×1.3×1.4 | 1.8×1.4×1.4 | 2.0×1.5×1.6 | 2.5×1.8×1.8 | 3.0×2.0×2.0 |
| 힘 | AC 3Ph 380V (맞춤형 가능) | ||||
