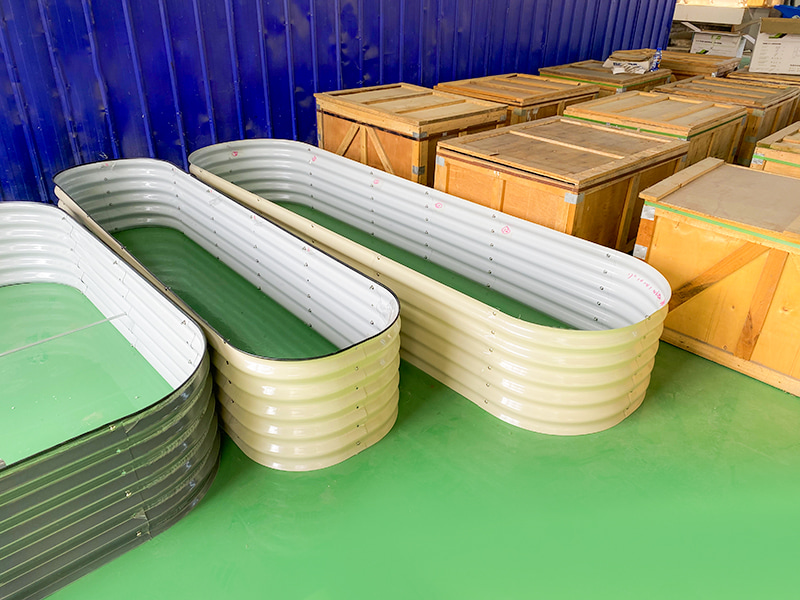

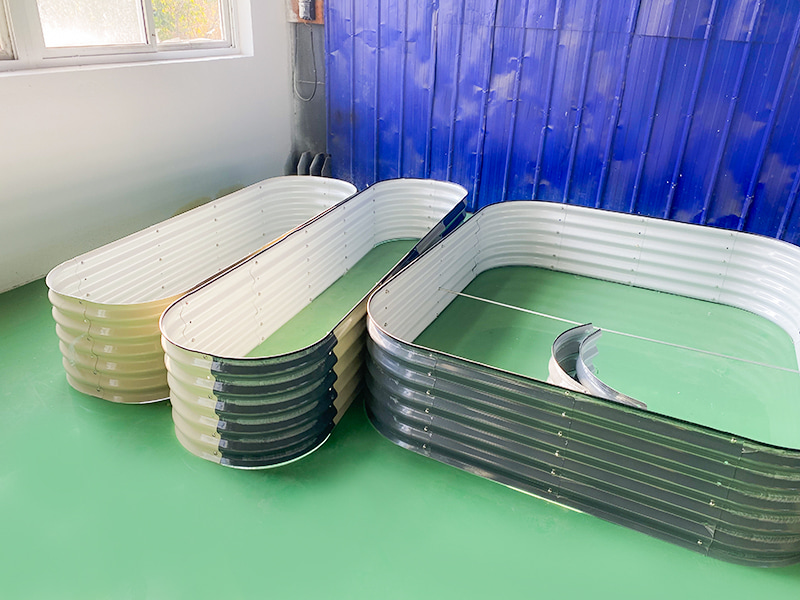

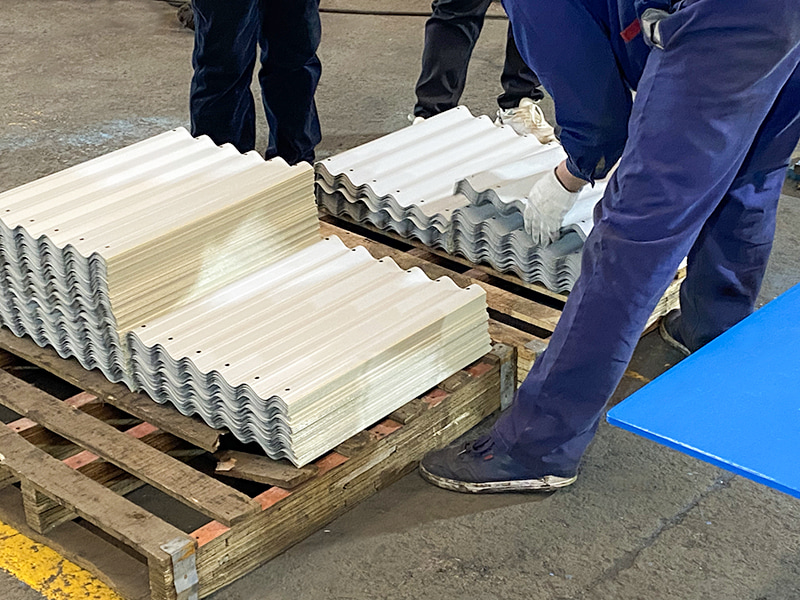

화단 롤 성형 기계는 조경 녹화 프로젝트에서 화단 가드 레일, 원예 테두리 및 심기 통과 같은 금속 부품을 생산하는 데 특별히 사용되는 자동화된 롤링 장비입니다. 여러 정밀 롤러를 통해 아연 도금 강판, 알루미늄 합금 또는 컬러 코팅 시트 코일을 장식적이고 기능적인 화단 프로파일(예: 물결 모양의 가드레일, 모조 나뭇결 테두리, 다단계 계단식 심기 통 등)로 지속적으로 냉간 굴곡시켜 시립 공원, 안뜰 풍경 및 옥상 녹화의 요구 사항을 충족합니다.
Jiangyin Hailong Machinery Factory 은(는) 정원 침대 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 정원 침대 롤 성형 기계 판매용.
핵심 기능 및 기술적 특징:
(1). 바이오닉 미적 디자인
곡면 모델링: 롤러를 눌러 만든 물결 모양/호 모양 섹션(파장 100~300mm)은 자연스러운 선을 시뮬레이션합니다.
표면 질감: 롤러로 새겨진 나뭇결/돌결이 실제 목재를 대체합니다(삼림 벌채 감소).
다색 코팅: RAL 컬러 카드 맞춤화(예: 민트 그린, 테라코타 브라운)를 달성하기 위한 온라인 라미네이션/PVDF 스프레이.
(2). 기능적 구조 최적화
배수 시스템: 사전 설정된 배수구 바닥에 전환 구멍이 있습니다(물 축적 및 뿌리 부패 방지).
빠른 조립: 스냅온 연결 설계, 도구가 필요 없는 접합(바람 당김 저항 ≥ 500N).
토양 경사 보호: 미끄럼 방지 범프가 있는 계단식 심기 통(경사 적응 ≤ 30°).
(3). 내후성
모재 : 알루미늄-마그네슘-아연 도금 강판(AZ150, 내식성은 아연도금판의 3배)
프로세스: 표면 무결성을 보호하기 위한 롤러 미러 연마(Ra ≤ 0.4μm) 나노 수준의 건식 필름 윤활.

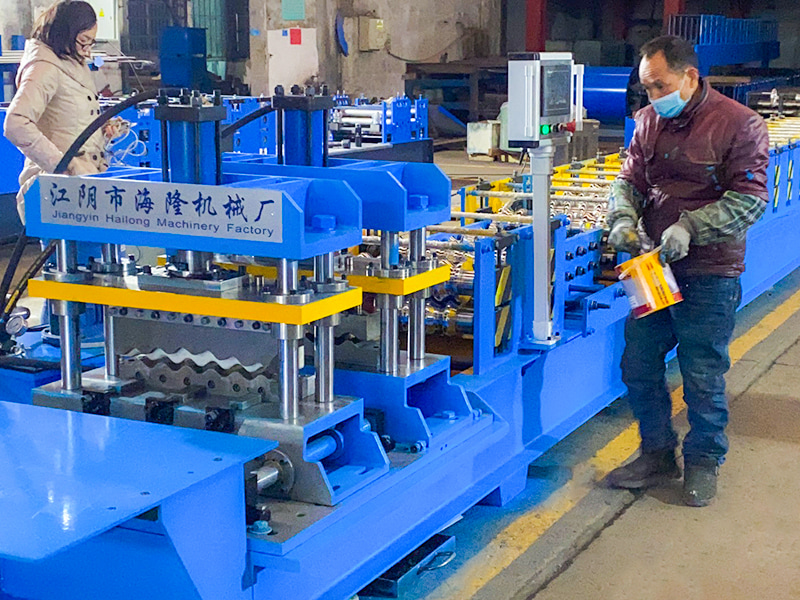

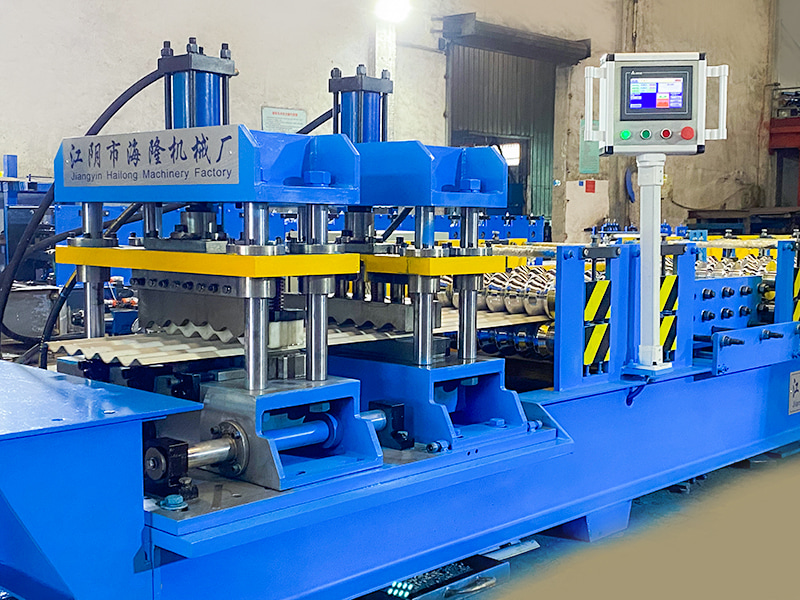

장비 핵심 시스템 구성:
더블 스테이션 언와인더: 컬러 코팅 플레이트와 아연 도금 플레이트 코일(두께 0.6-1.5mm) 사이의 자동 전환.
정밀 레벨링 기계: 코일 응력을 제거하기 위한 7롤 교정, 평탄도 ≤ 0.3mm/m(곡면의 매끄러움 보장).
텍스처 프레싱 장치(코어 모듈): 레이저로 조각된 텍스처가 있는 롤러, 조정 가능한 압력(20-50톤)으로 나뭇결/석재 곡물 전송을 달성합니다.
다중 표면 성형 기계: S자형 및 C자형 복합 표면(곡률 반경 R50-R300mm)을 지원하는 점진적 굽힘 기능을 갖춘 12-16세트의 특수 롤러.
배수구 펀칭 시스템: 서보 펀치 프레스는 동시에 Φ5mm 배수구 배열(구멍 간격 50-100mm)을 펀칭합니다.
라미네이팅/스프레이 장치(옵션):
• 핫라미네이팅기 : 0.2mm PVC 필름(인조석) 적용
• 정전 스프레이: 40μm PVDF 코팅.
지능형 절단 및 스태킹: 길이(0.5-2m)로 절단하기 위한 서보 플라잉 가위, 로봇식 흡입 컵 스태킹(스크래치 방지 코팅).
IoT 제어 시스템: 모바일 앱은 생산을 원격으로 모니터링하여 소규모 배치와 다양한 품종 간의 유연한 전환을 지원합니다(20개 이상의 패턴 데이터베이스).
산업 적용 가치:
도시 엔지니어링 효율성 향상: 단일 기계로 일일 15,000미터의 가드레일을 생산할 수 있습니다. 이는 수동 콘크리트 프레임 설치보다 10배 빠른 속도입니다.
상업용 부동산 프리미엄: 맞춤형 곡선 화단은 조경 품질을 향상시킵니다(프로젝트 판매 가격 5-8%).
지속 가능성:
목재 소비량 80% 감소(가드레일 1km당 200그루의 나무 보호)
콘크리트보다 탄소 배출량이 90% 낮습니다(0.2kg CO2/m² 대 2kg CO2/m²).
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.36 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | 고품질 45# 강철 | 미세 가공, 담금질 |
| 메인 샤프트 | Φ75,45# 강철 | 미세 가공, 담금질 |
| 그룹 형성 | 20 | |
| 메인 모터 전원 | 5.5KW | |
| 구동방식 | 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 4KW입니다. |
| 컷 블레이드 | Cr12MoV | 담금질, HRC58-62 |
| 펀칭 모드 | 유압 펀칭 장치 | |
| 언코일러 | 5톤 적재, 적재 플랫폼 포함 | 유압 스테이션 모터 전력은 2.2KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 25미터 | |
| 장비 무게 | 약 8톤 | |
| 원료 두께 | 0.6-1.5mm | Q235 아연 도금 코일 |
| 생산 속도 | 12~15m/분 | |
