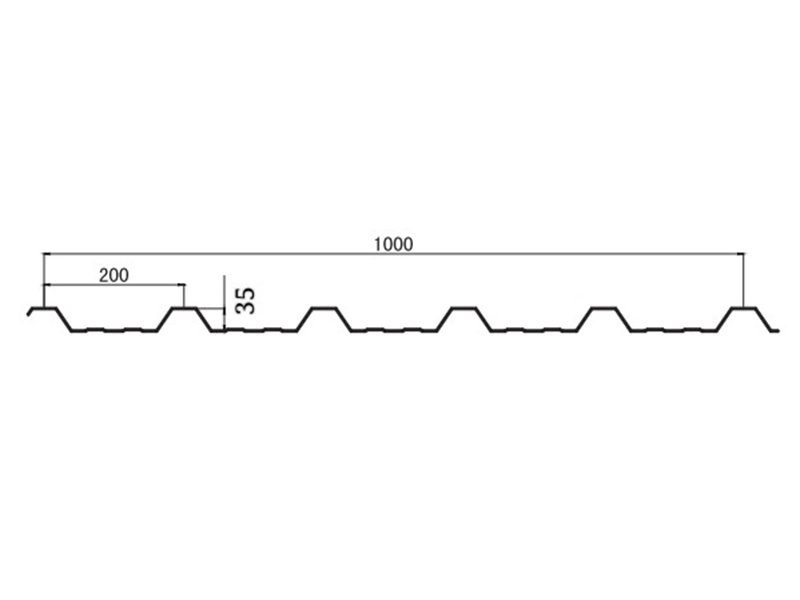

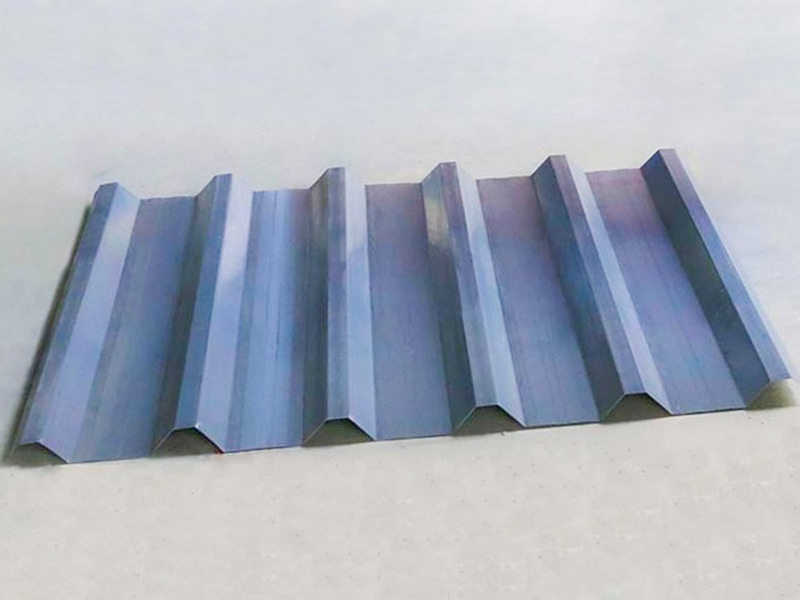

고속 루핑 시트 롤 성형 기계는 건설 산업을 위해 특별히 설계된 완전 자동 판금 가공 기계입니다. 핵심 기능은 연속적이고 고속으로 롤 형태의 금속 코일(예: 컬러 코팅 강철, 아연 도금 강철, 알루미늄-마그네슘-망간 강철)을 특정 단면 모양(예: 물결 모양, 사다리꼴 및 기립 이음매)이 있는 지붕 패널로 만드는 것입니다. 빠른 속도(일반적으로 ≥30m/min)를 특징으로 하며 고효율, 고정밀도, 저손실을 특징으로 하여 공장, 공항, 경기장 등 대형 철구조물의 지붕공사에 필수적인 생산장비입니다.
Jiangyin Hailong Machinery Factory 은(는) 기계를 형성하는 고속 루핑 시트 롤 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 기계를 형성하는 고속 루핑 시트 롤 판매용.
핵심 기능 및 기술적 특징:
1. 고속연속성형
작동 속도: 30-150 m/min (기존 롤 성형 기계의 3-5배)
구동: 동기 제어 기능이 있는 서보 모터(각 롤은 독립적으로 구동됨)
장점: 8시간 안에 5,000~15,000m2의 지붕 패널을 생산할 수 있어 대규모 프로젝트의 신속한 건설 요구 사항을 충족합니다.
2. 고정밀 단면 제어
성형 정확도: ±0.5mm/meter(단단한 지붕 조인트 보장)
주요 기술:
롤러 CNC 연삭 (정확도 ±0.01mm)
온라인 레이저 두께 측정 폐쇄 루프 피드백 시스템(판 두께 변동에 대한 실시간 보상)
동적 유압 측면 위치 조정(편차 방지)
3. 지능형 자동화
자동 다이 교환 시스템(옵션): 15분 이내에 다양한 플레이트 유형(예: 760 → 820) 간에 전환합니다.
IoT 원격 모니터링 : 실시간 데이터 수집(속도, 고장률, 출력) 및 모바일 관리 지원
자동 윤활 시스템: 롤러에 윤활유를 정밀하게 분사하여 마모를 줄입니다.
핵심 구조:
언코일 레벨링 장치: 유압식 언코일러 17-롤러 교정기(코일 응력을 제거하여 시트의 머리와 꼬리에서 평탄도 오류 ≤1mm/m² 보장)
서보 피더: 핀치 롤러 인코더, 이송 정확도 ±0.3mm(각 섹션에서 정확한 절단 배치 보장)

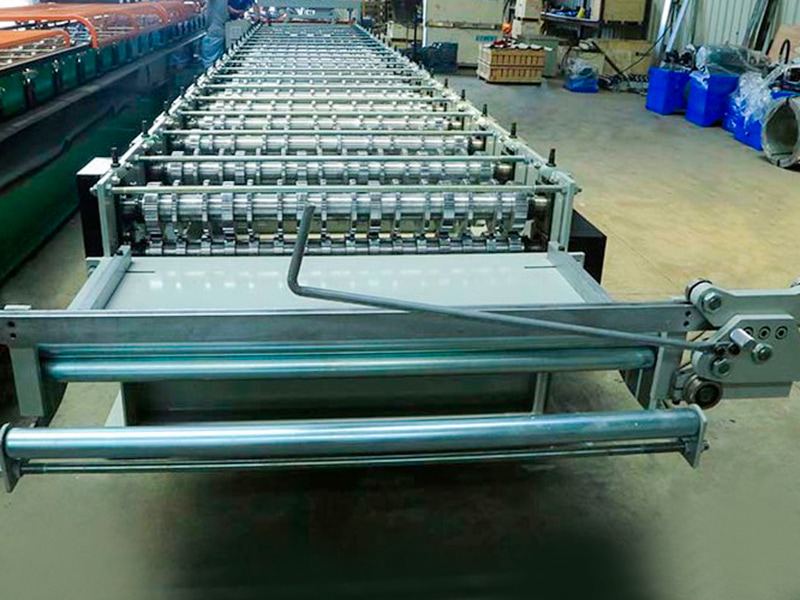

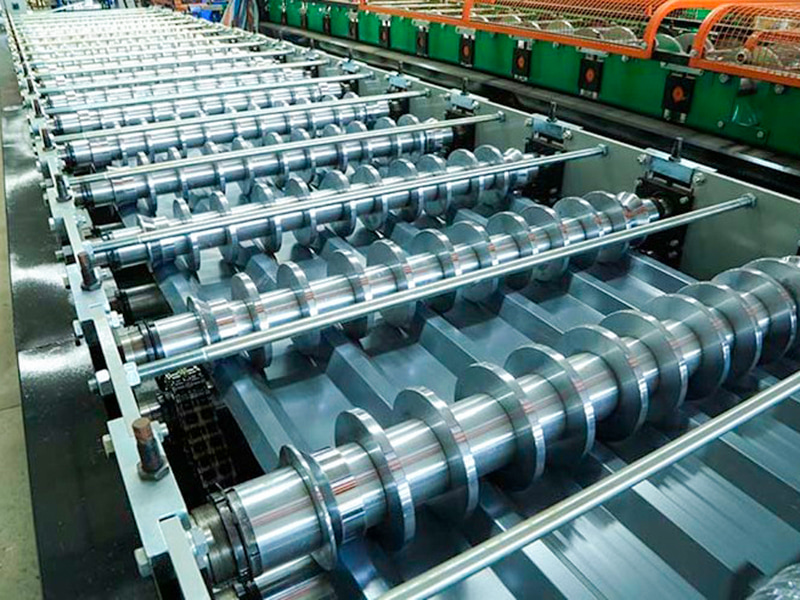

성형기(코어 유닛): 계단식 패턴으로 배열된 롤러 20~30세트, 거친 성형, 마감 및 사이징 섹션으로 구분됨
유압 절단 시스템: 플라잉 전단/공압 전단(절단 중 논스톱, 버 ≤0.1mm)

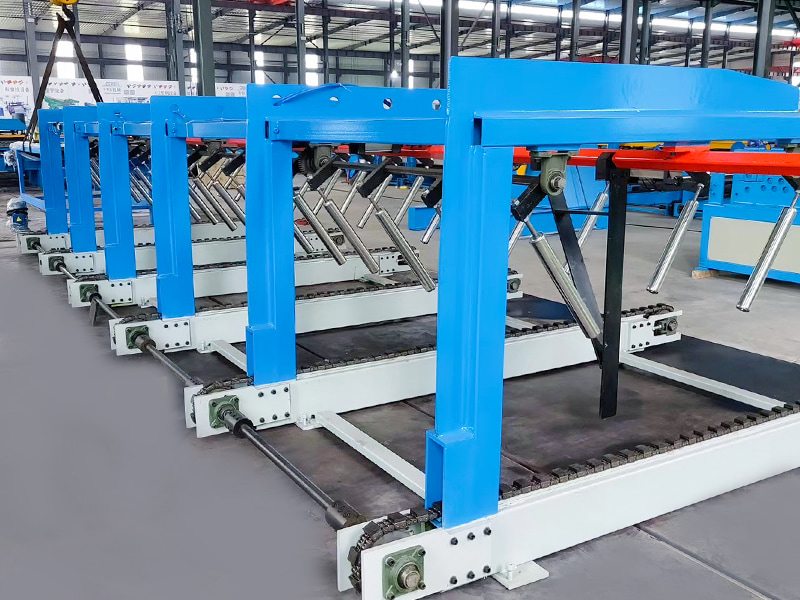

배출지원 : 성형브라켓 가변주파수 컨베이어 (완성시트의 긁힘 방지 및 쌓임방지)
제어 캐비닛: 산업용 PC PLC(Siemens 1500 시리즈), 시트 재료 데이터베이스에 대한 액세스 지원
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.36 I-빔 강철 | 전체 용접구조 |

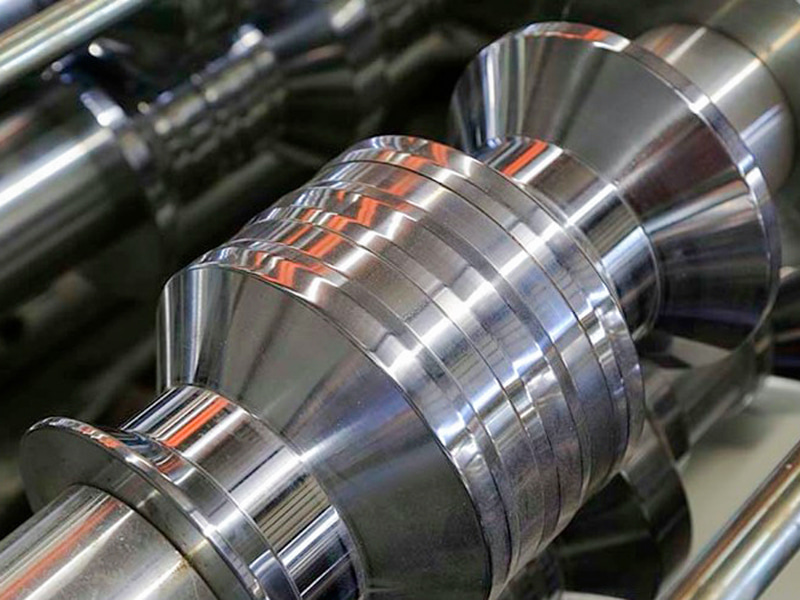

| 롤러 재질 | Cr12MoV | 진공경화 |
| 메인 샤프트 | Φ80,45# 강철 | 경화 및 템퍼링 |
| 그룹 형성 | 20 | |
| 메인 모터 전원 | 11KW | |
| 구동방식 | 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 5.5KW입니다. |
| 컷 블레이드 | Cr12MoV | 담금질, HRC58-62 |
| 언코일러 | 10톤 로드, 로딩 플랫폼 포함 | 유압 스테이션 모터 전력은 5.5KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 20미터 | |
| 장비 무게 | 약 8톤 | |
| 원료 두께 | 0.3-0.8mm | Q235 아연 도금 코일 |
| 생산 속도 | 2,500만/분 이상 | |
