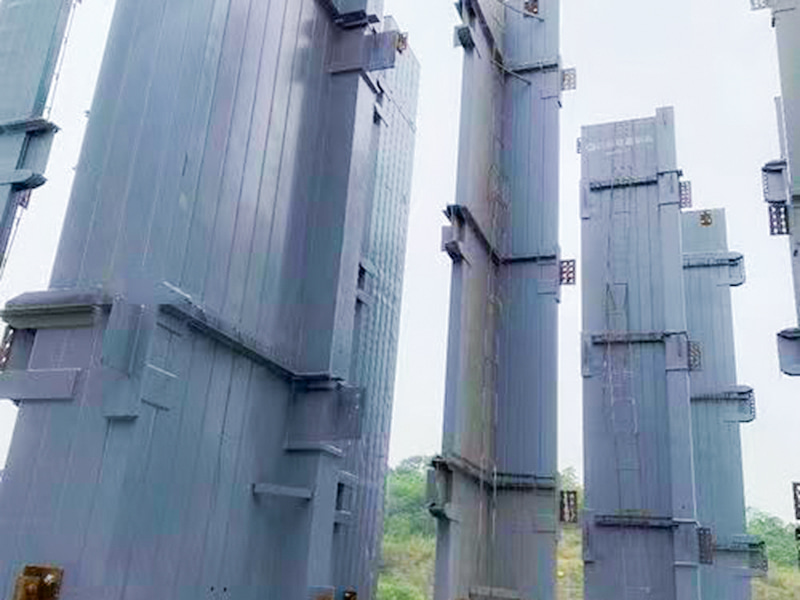

내진 전단벽 생산 라인은 강철 구조물 건설에 사용되는 핵심 강판 전단벽(SPSW) 부품을 생산하기 위해 특별히 설계된 지능형 압연 기계입니다. 여러 개의 고강도 롤러를 사용하여 고강도 강철 코일(항복 강도 ≥550 MPa)을 수직 보강재, 수평 전단 스트립 및 연결 모서리가 있는 맞춤형 프로파일로 지속적으로 냉간 굽힘합니다. 이 기계는 기존의 콘크리트 전단벽을 대체하여 건물의 내진 성능과 시공 효율성을 크게 향상시킵니다.
Jiangyin Hailong Machinery Factory 은(는) 내진설계 전단벽 생산라인 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 내진설계 전단벽 생산라인 판매용.
핵심 기능 및 기술적 특징:
1) 일체형 복합단면 성형
메인 벽 패널: 두께 2.0~8.0mm, 인장 강도 ≥650MPa의 고강도 강판(Q550GJ/Q690).
수직 보강재: 벽의 좌굴 저항을 강화하기 위해 T자형 또는 U자형 리브(높이 80-200mm)로 냉간 구부러졌습니다.

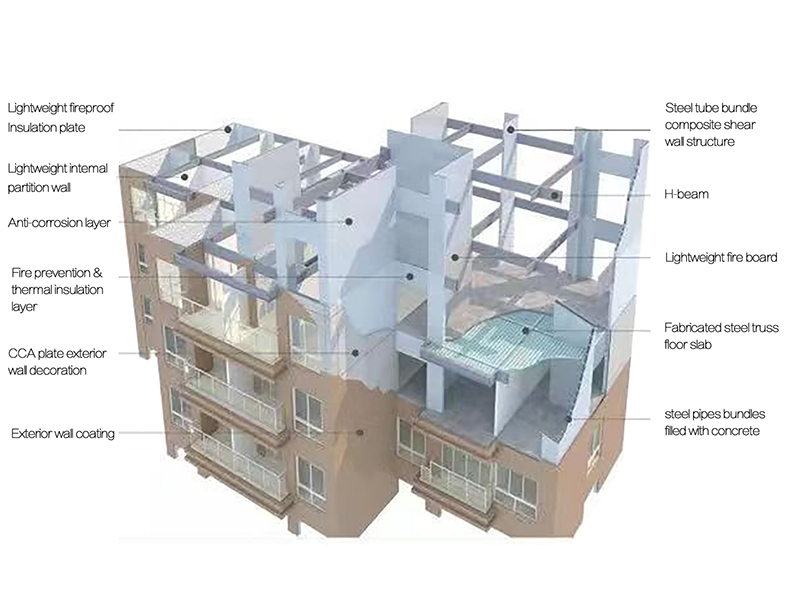

수평 전단 스트립: 에너지 소산을 향상시키기 위한 롤 형태의 가로 주름(길이 150-300mm)입니다. https://example.com/spsw-profile.png (개략도: 강판 전단벽 복합구조)
2) 최적화된 내진성능 설계
롤러에 사전 설정된 "약한 빔, 강한 벽" 굽힘선이 지진 에너지의 방향 방출을 안내합니다(진도 8의 지진 저항 요구 사항 충족).
보강재 간격(300-600mm)을 지능적으로 조정하면 평면을 벗어난 벽의 불안정성을 방지할 수 있습니다.
3) 효율적인 디지털 생산
직접 BIM 데이터 구동: 건물 모델 데이터를 직접 분석하고 프로필 치수를 자동으로 조정합니다(다양한 바닥 높이에 맞춰 조정).
온라인 레이저 두께 측정 머신 비전 포지셔닝은 ±0.3mm의 홀 그룹 위치 정확도를 보장합니다(고강도 볼트 연결 요구 사항 충족).

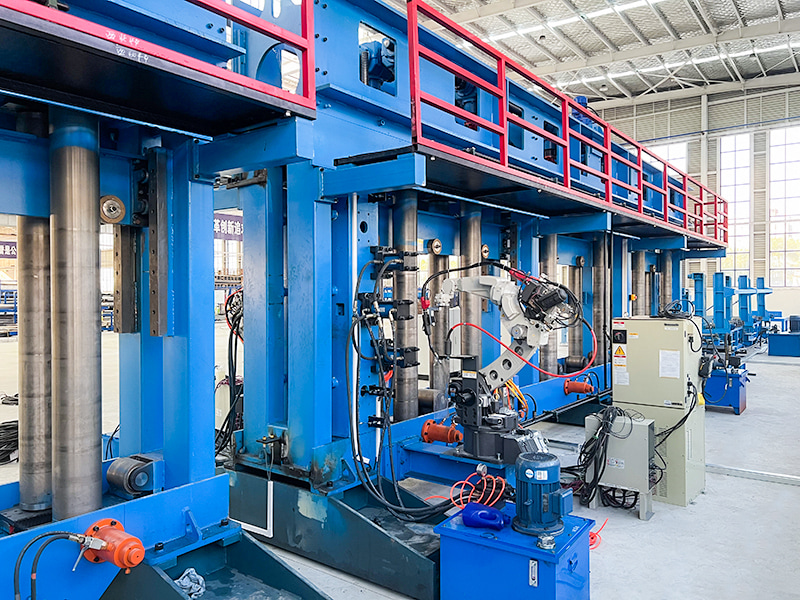

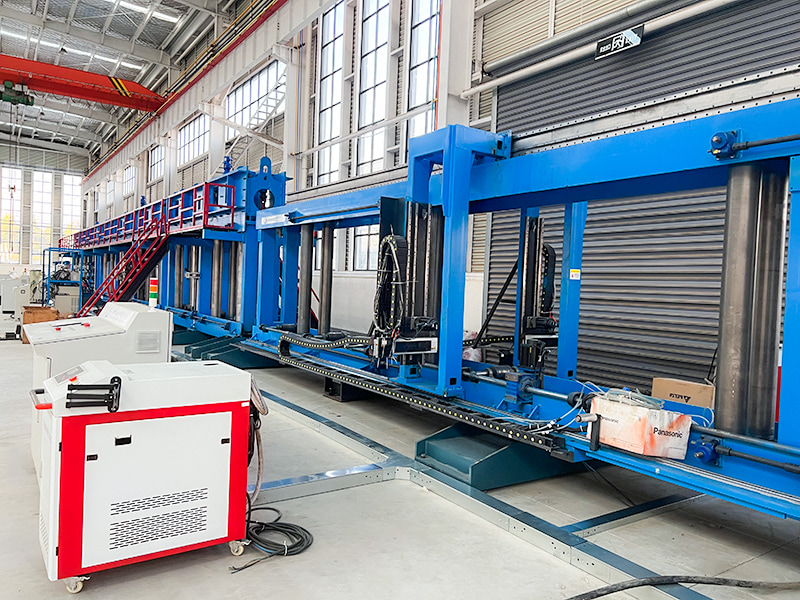

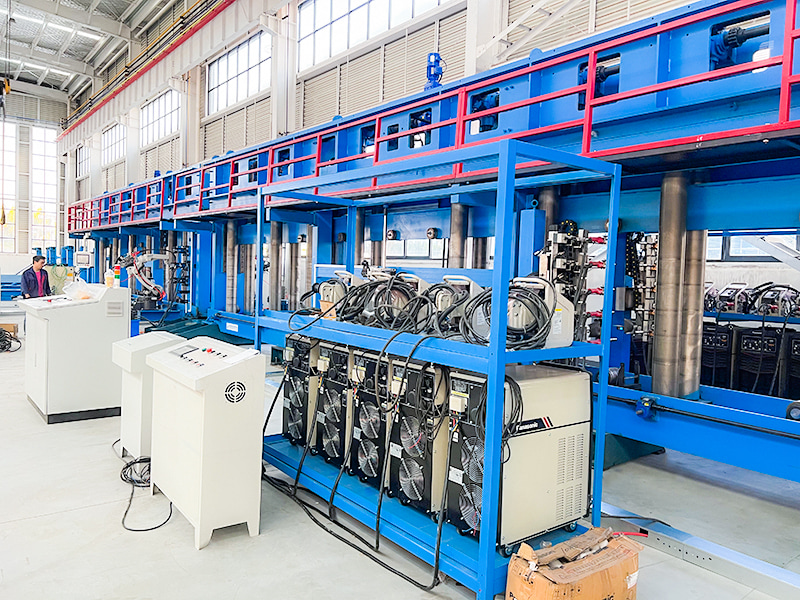

핵심 장비 시스템 구성요소:
견고한 디코일러: 유압 팽창 베어링은 변형을 방지하기 위한 서보 장력 제어 기능을 통해 20-30톤의 강철 코일(폭 1.0-1.5m)을 운반할 수 있습니다.
9롤러 고압 레벨링 기계: 12mm 두께의 판에서 내부 응력을 제거하여 1mm/㎡ 이하의 직진도를 달성합니다(레이저 교정).
고정밀 펀칭 장치: 2000톤 유압 펀칭기: 볼트 구멍과 파이프라인 관통 구멍을 동시에 펀칭하여 50mm 두께의 판 펀칭을 지원합니다.
보강재 성형기: 24-32 세트의 카바이드 롤러(경도 HRC62), T/U형 리브의 단계별 프레싱(깊이 공차 ±0.2mm).
전단 스트립 주름 기계: 서보 주파수 변환은 조정 가능한 파장(150/200/300mm)과 1:8 ~ 1:10의 파동 깊이 비율로 수평 주름을 생성합니다.
보더 잠금 굽힘: 4기통 동기식 유압 굽힘 기계가 벽 조인트를 형성합니다(굽힘 각도 90° ±0.5°).
고정 길이 플라즈마 절단: 수중 플라즈마 절단(두께 ≤ 12mm), 절단 각도 ≤ 3°, 열 변형 없음.
3D 스캐닝 품질 검사: 레이저 스캐닝은 BIM 모델을 비교하여 전체 크기 편차 등고선 지도(정확도 0.1mm)를 생성합니다.
디지털 트윈 제어 시스템: 물리적 장비 상태를 실시간으로 매핑하여 롤 마모를 예측하고 자동으로 보상합니다.
산업 적용 가치:

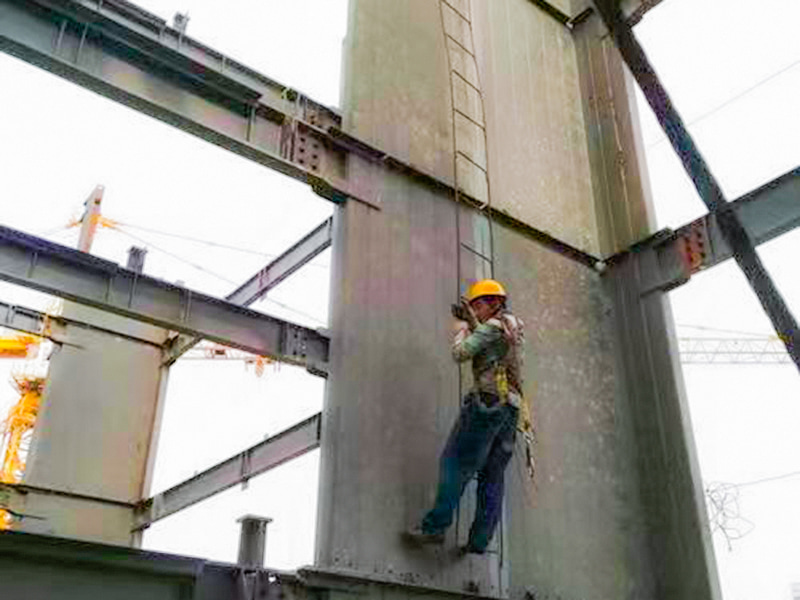

초고층 건물: 중량 60% 감소, 핵심 건설 속도 3배 증가(상하이 타워 적용 사례)
산업용 지진 저항: 화학 발전소와 원자력 발전소의 측면 강성이 200% 증가하여 SL-2 지진 조건을 충족합니다.
친환경 전환: 평방미터당 1.2톤의 탄소 감소, LEED 인증 포인트 획득.
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.80 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | Cr12MoV 강철 | 진공경화 |
| 메인 샤프트 | Φ157,42CrMo | 경화 및 템퍼링 이온 질화 |
| 그룹 형성 | 22 | |
| 메인 모터 전원 | 42KW, K 시리즈 | |
| 메인 드라이브 기어 박스 | (K97 헬리컬 기어박스) | |
| 드라이브 모드 | 160형 기어박스 드라이브 | |

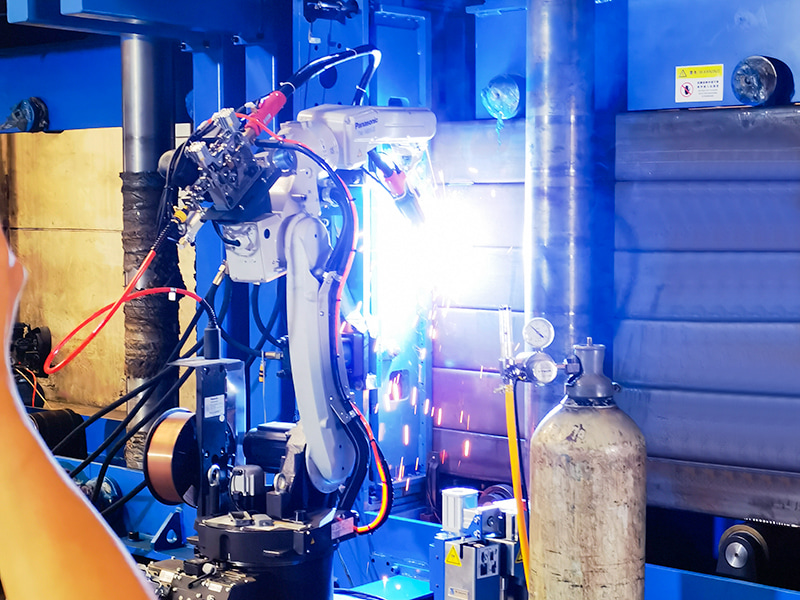

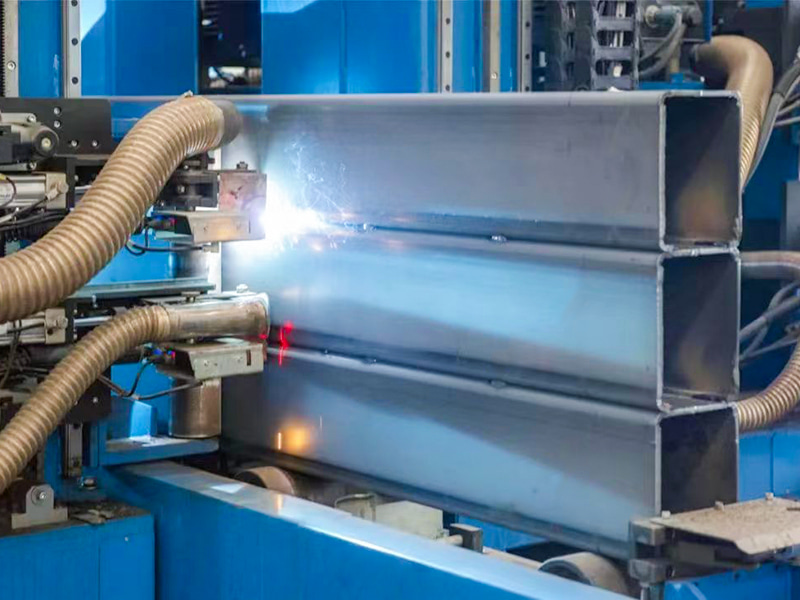

| 용접방법 | 이산화탄소 가스 용접 | |
| 공급 및 블랭킹 | 유압 회전 메커니즘 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 7.5KW입니다. |
| 펀칭 모드 | 레이저 드릴링 | |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 70미터 | |
| 장비 무게 | 약 80톤 | |
| 원료 | 180-240 폭 직사각형 튜브 | |
| 생산 속도 | 대략. 8천만/분 | |
