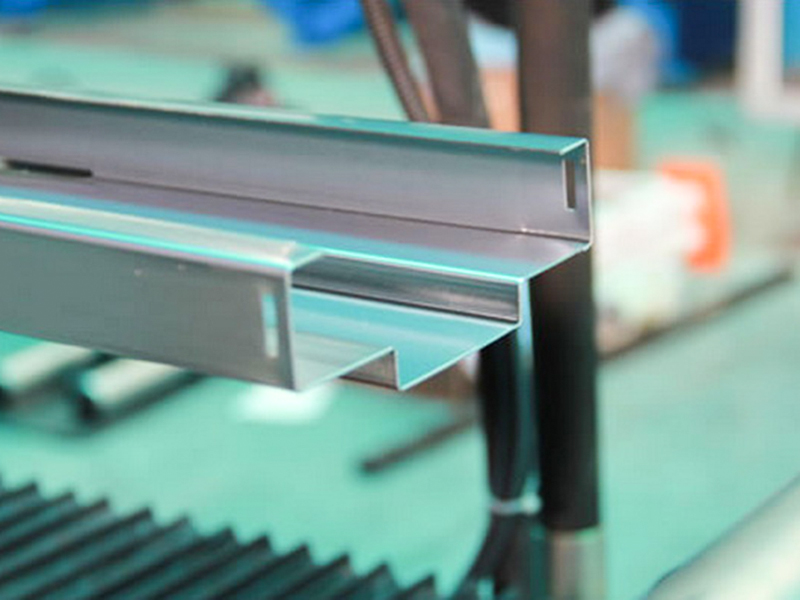

도어 프레임 롤 성형 기계는 문 및 창틀(예: 강철 보안 문, 방화문, 차고 문 및 산업용 문 프레임)을 생산하기 위해 특별히 설계된 냉간 굽힘 및 압연 성형 기계입니다. 여러 개의 정밀 롤러를 사용하여 금속 스트립(일반적으로 아연 도금 강철, 컬러 코팅 강철, 스테인레스 스틸 또는 알루미늄 합금)을 지속적으로 냉간 굽힘하여 도어 프레임에 필요한 복잡한 폐쇄 또는 반폐쇄 단면 프로파일을 효율적이고 정확하게 생성합니다.
Jiangyin Hailong Machinery Factory 은(는) 도어 프레임 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 도어 프레임 롤 성형 기계 판매용.
핵심 구성 요소:

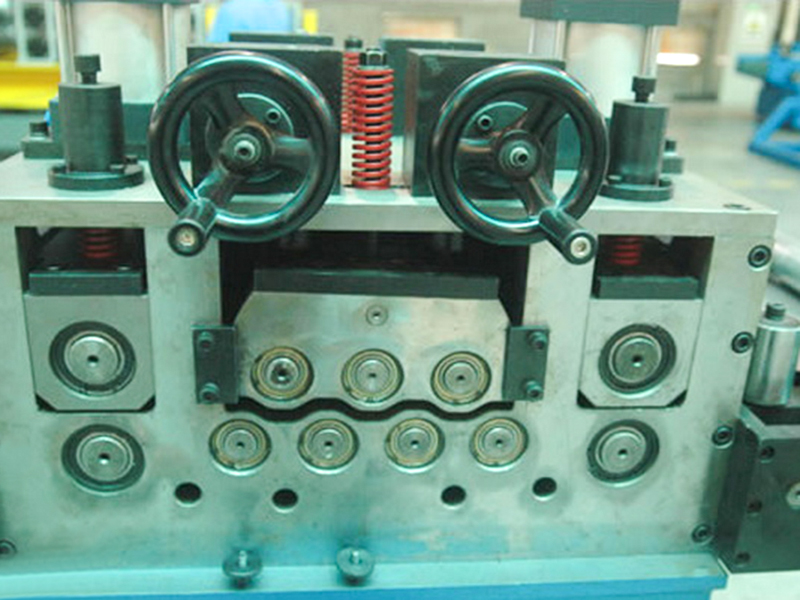

언코일러 및 레벨러: 금속 코일을 풀고 컬링 응력을 제거하여 성형 영역으로 부드럽게 전환되도록 합니다.

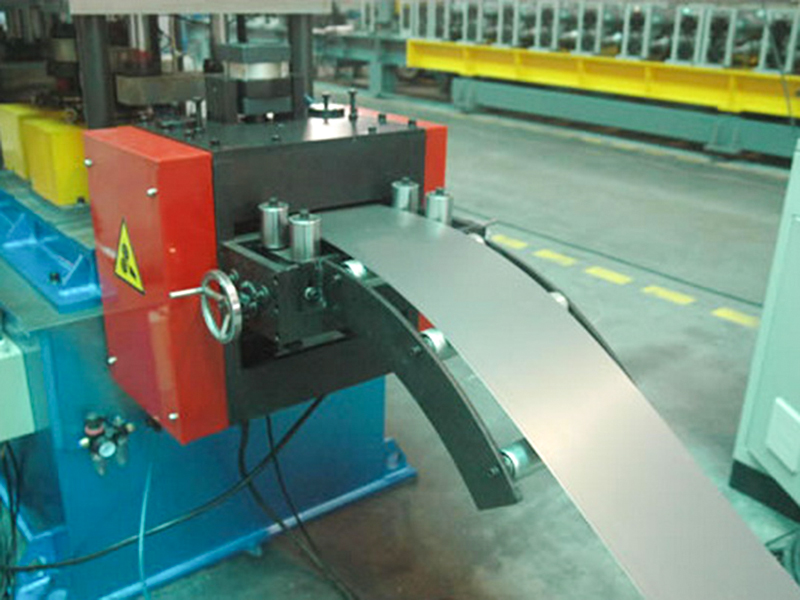

가이드 피더: 스트립을 첫 번째 롤 세트로 정확하게 안내하여 이탈을 방지합니다.

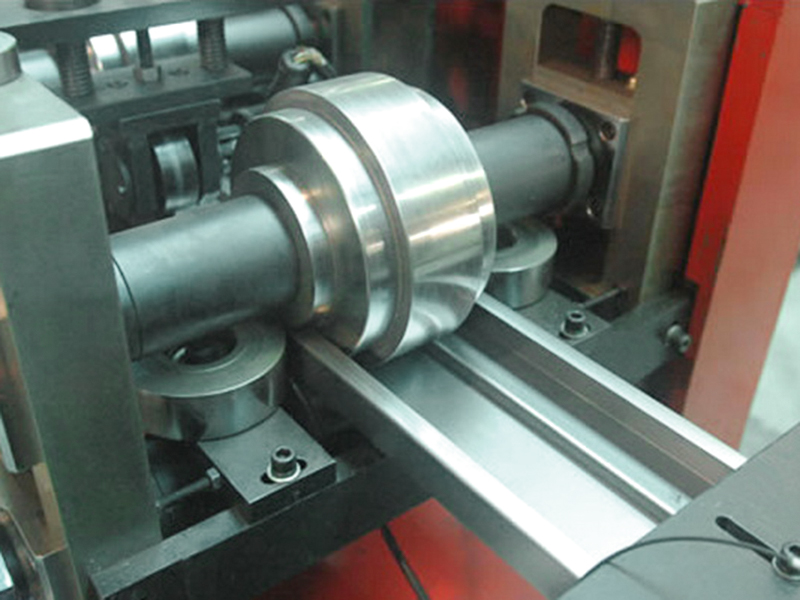

주요 성형 장치(핵심 구성 요소): 여러 세트의 롤이 순차적 공정 순서로 배열되어 플랫 시트를 도어 프레임 단면으로 점차적으로 롤링합니다.

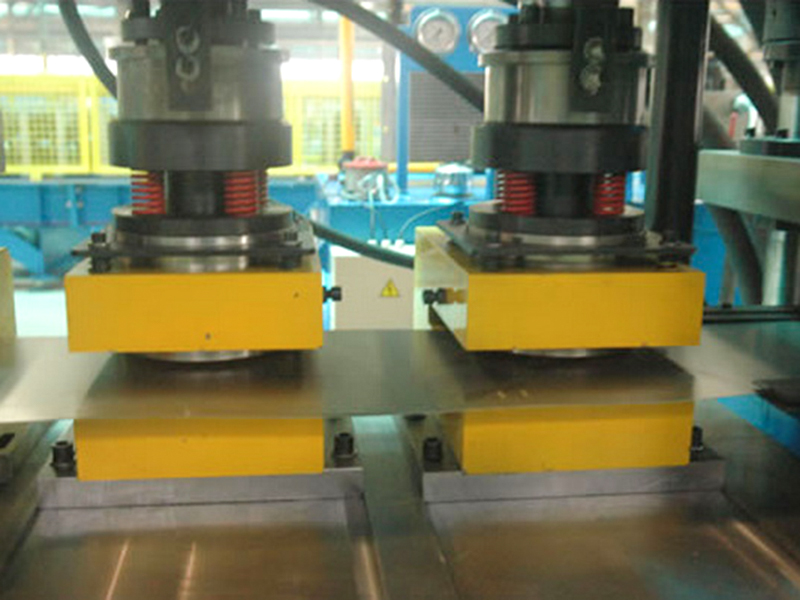

인라인 펀칭 장치(옵션): 성형 공정 중에 열쇠 구멍, 힌지 구멍 또는 배수 구멍을 동시에 펀칭하여 후속 단계를 줄입니다.

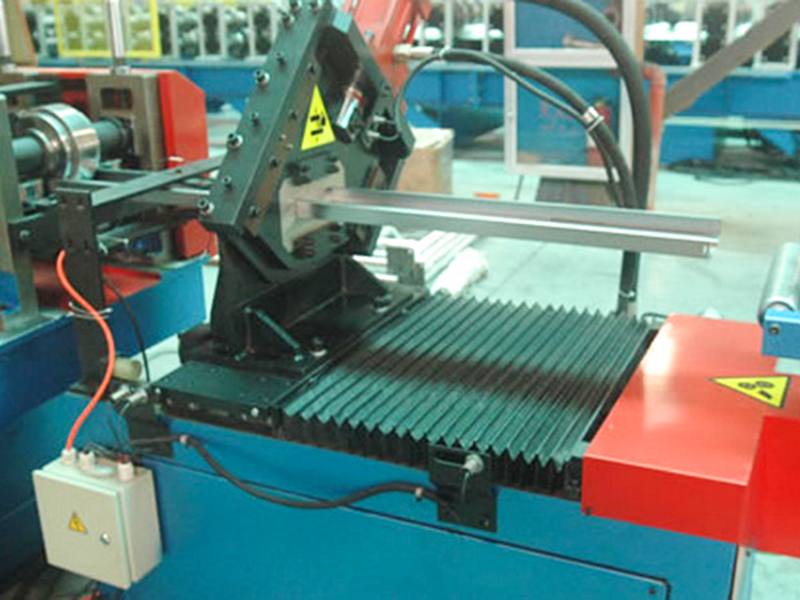

서보 절단 시스템: 고정밀 추적 절단(플라잉 톱/유압 전단)으로 길이 오류가 ±0.5mm 이하인 부드럽고 버가 없는 절단이 가능합니다.
자동 스태커: 완성된 도어 프레임을 쌓거나 운반하고 계수 및 포장을 지원합니다.
터치스크린 작동이 가능한 PLC 제어 시스템: 매개변수(길이/속도/수량)를 설정하고 실시간으로 작동 상태를 모니터링하며 오류 진단을 수행합니다.
산업 적용 가치:
기존 프로세스 대체: 수동 굽힘 및 용접을 대체하여 단계와 비용을 30% 이상 줄입니다.
일관성 향상: 자동화된 생산으로 인적 오류가 제거되고 대용량 도어 프레임의 호환성이 보장됩니다.
구조적 성능 강화: 냉간 가공 경화는 프로파일 강도를 증가시켜 문과 창문의 서비스 수명을 연장합니다.
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.40 I-빔 강철 | 전체 용접 구조 |
| 롤러 재질 | Cr12MoV | 진공경화 |
| 메인 샤프트 | Φ75,45# 강철 | 경화 및 템퍼링 |
| 그룹 형성 | 15 | |
| 메인 모터 전원 | 7.5KW | |
| 구동방식 | 1.2인치 더블 체인 드라이브 | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 11KW입니다. |
| 펀칭 모드 | 유압 펀칭 | |

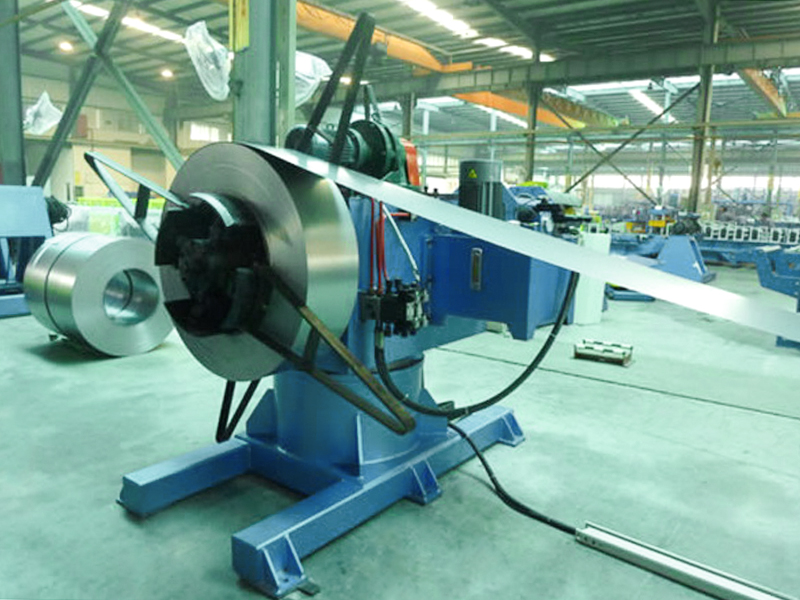

| 언코일러 | 5톤 적재, 적재 플랫폼 포함 | 유압 스테이션 모터 전력은 2.2KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |

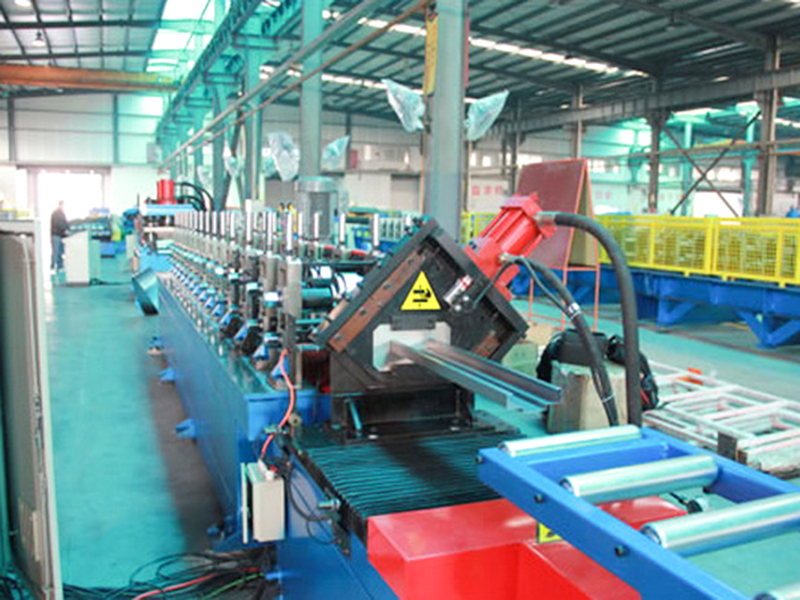

| 생산 라인의 총 길이 | 약 18미터 | |
| 장비 무게 | 약 5톤 | |
| 원료 두께 | 0.6-1.2mm | Q235 아연 도금 코일 |
| 생산 속도 | 2,500만/분 이상 | |
