고속도로 가드 레일 롤 성형 기계는 W 빔 가드 레일의 연속 생산을 위해 특별히 설계된 자동 냉간 성형 기계입니다. 여러 세트의 정밀 롤러를 사용하여 금속 코일(일반적으로 아연 도금 강철 또는 알루미늄 합금)을 국내 및 국제 안전 표준을 충족하는 3중 또는 이중 주름 단면을 가진 가드레일 패널로 점진적으로 냉간 성형합니다. 교통보호사업의 핵심제작장비입니다.
Jiangyin Hailong Machinery Factory 은(는) 고속도로 난간 롤 성형 기계 중국 공급업체입니다. 1200개 이상의 고객 관계를 바탕으로 다양한 산업에 맞춤형 롤포밍 장비를 제공하며, 고속도로 난간 롤 성형 기계 판매용.
핵심 기능 및 기술적 특징:
1. 전용 골판지 성형

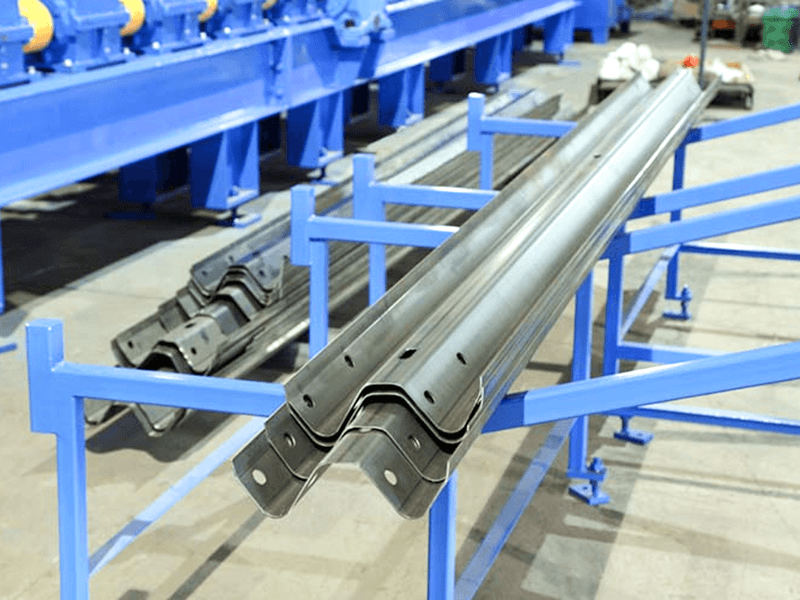

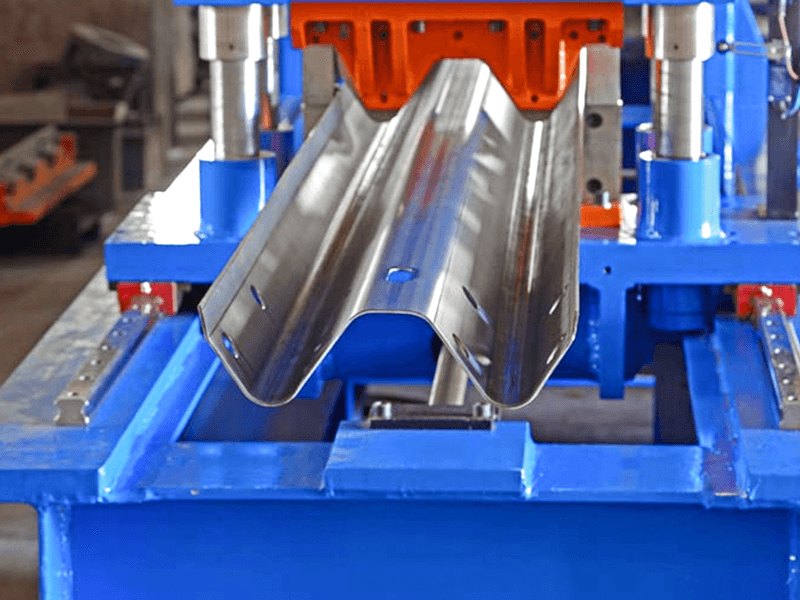

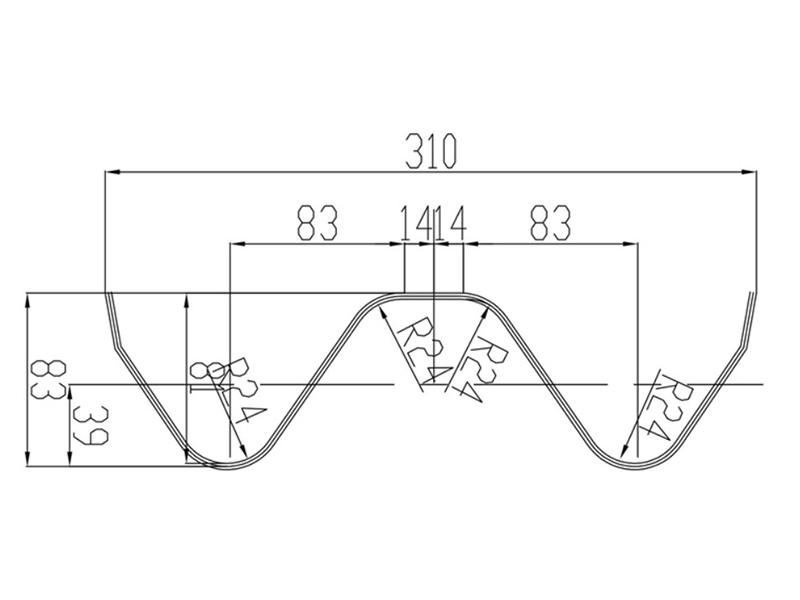

더블빔 가드레일(W빔) : 표준형으로 주름높이 85mm, 판두께 3~4mm로 일반 도로 구간에 적합합니다.
트리플 빔 가드레일(Thrie-Beam): 보강형으로 주름 높이 85mm, 판 두께 4mm로 고위험 구간(교량, 곡선 등)에 적합합니다.
점진적 전환 가드레일: 특수 롤러 시스템은 좁은 단면에서 넓은 단면(예: 도로 끝 부분)으로 부드럽게 전환합니다.
2. 고강도 소재 가공
적용 가능한 재료: S350GD~S550GD 고강도 아연 도금 강철(인장 강도 350-550MPa), 두께 범위 2.0-4.5mm.
성형 압력은 800톤 이상에 달할 수 있어 고강도 하에서 강철의 정밀한 소성 변형을 보장합니다.
3. 초고속 연속생산
라인 속도는 60~120m/분(일당 약 15~30km)으로 대규모 고속도로 건설 요구 사항을 충족합니다.
서보 플라잉 톱 절단 정확도는 ±0.5mm 이하로 매끄럽고 버(burr) 없는 절단을 보장합니다.
5. 온라인 펀칭 및 마킹

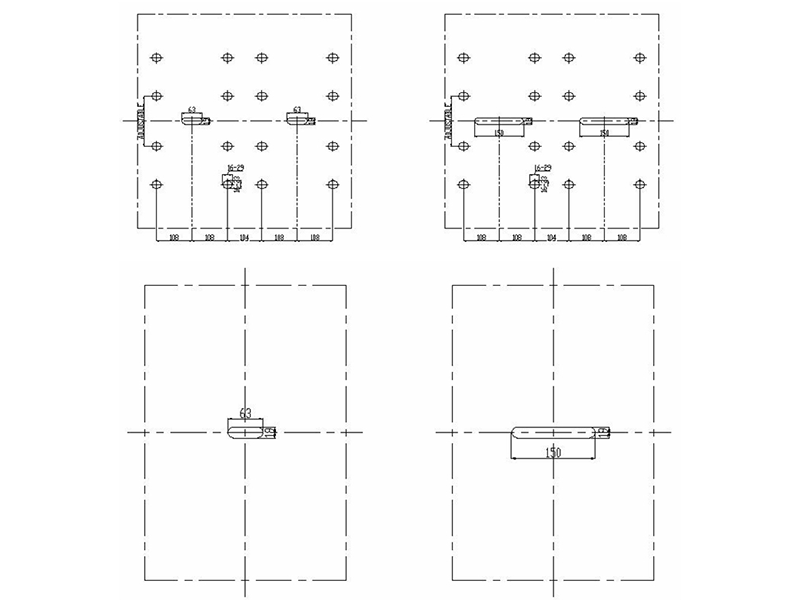

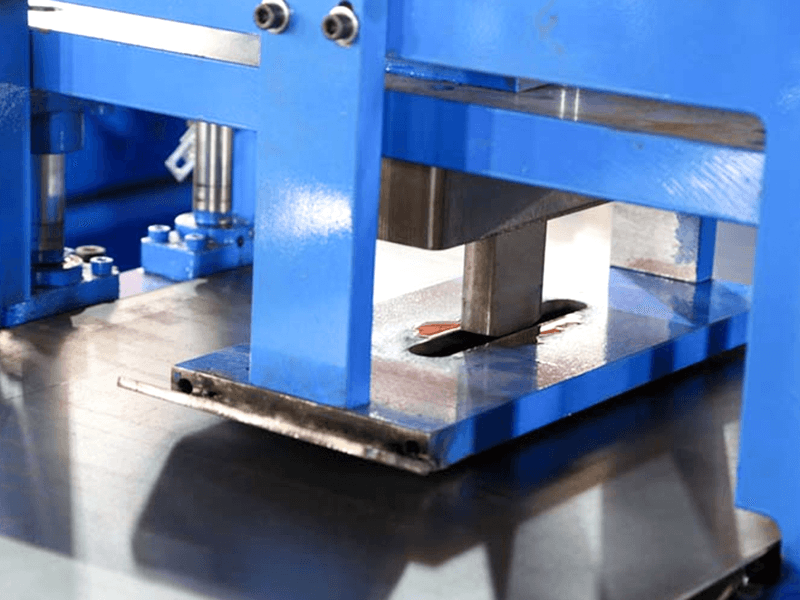

연결 구멍(볼트 고정점)과 블록킹 방지 장착 구멍을 동시에 펀칭합니다.
생산 배치/표준 번호에 대한 선택적 레이저 마킹(예: GB/T 31439)
핵심 장비 구성 요소:
헤비듀티 언코일러: 강철 코일 용량 10~20톤, 유압식 확장 및 접이식 릴, 자동 센터링.

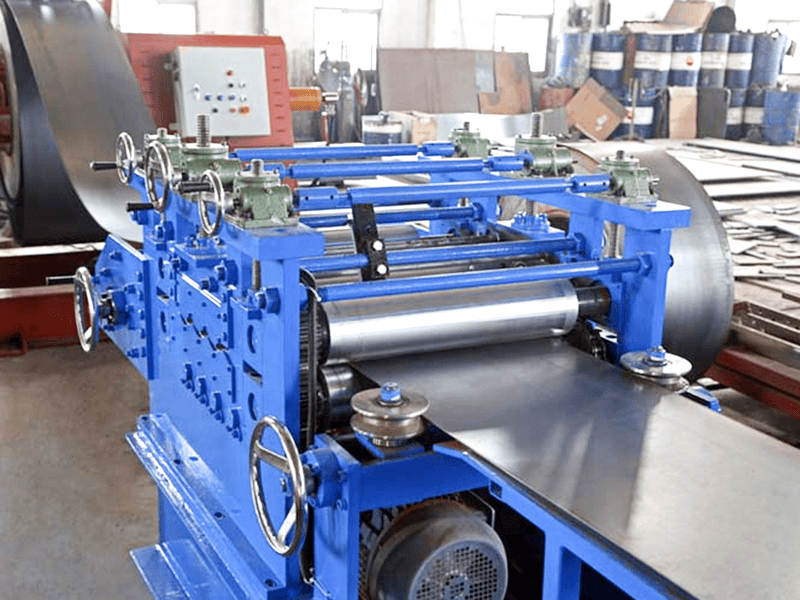

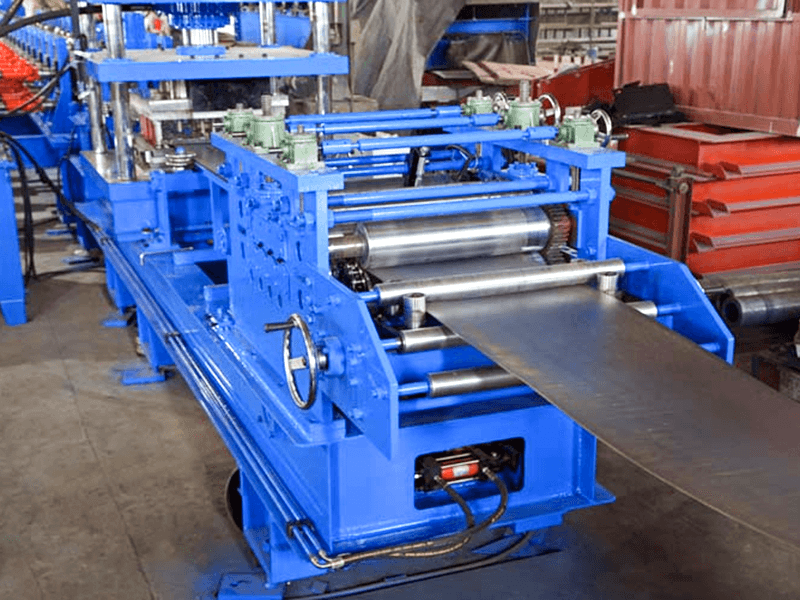

9롤러 레벨러: 코일 응력을 제거하여 1mm/m 이하의 평탄도 허용 오차를 달성합니다.
가이드 서보 피더: 고정밀 광전 편차 보정으로 스트립이 성형 영역에 직선으로 들어가도록 보장합니다.

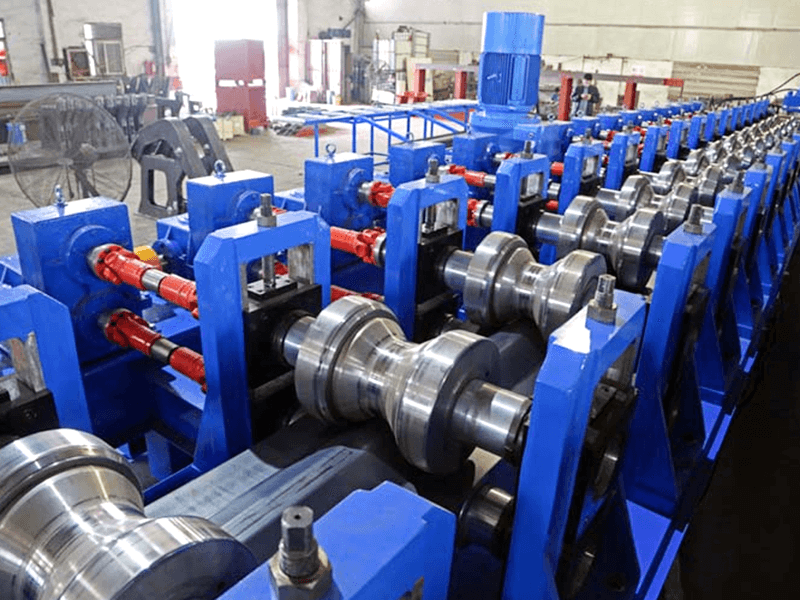

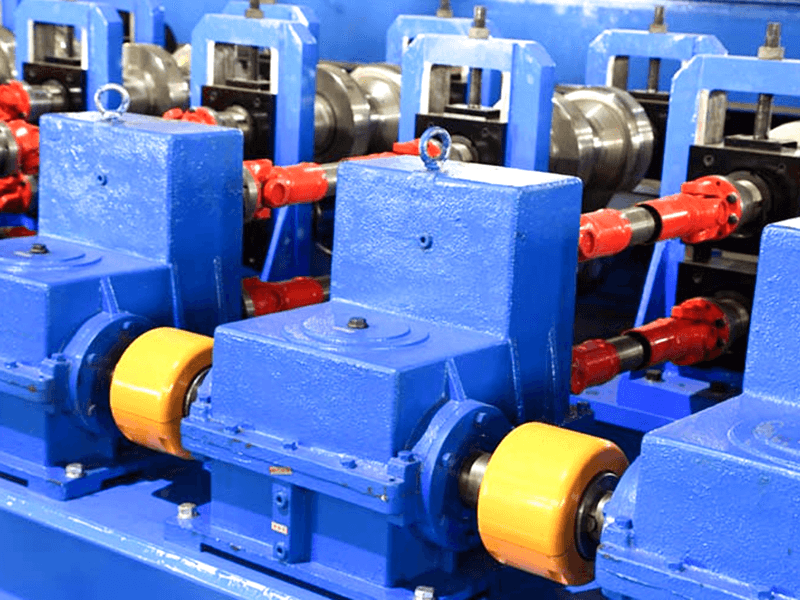

성형 기계(코어): 16-25세트의 카바이드 롤러(Cr12MoV 경화), 3단계로 점진적 성형 수행:
• 사전 벤딩 → 주름 프레싱 → 사이징 교정

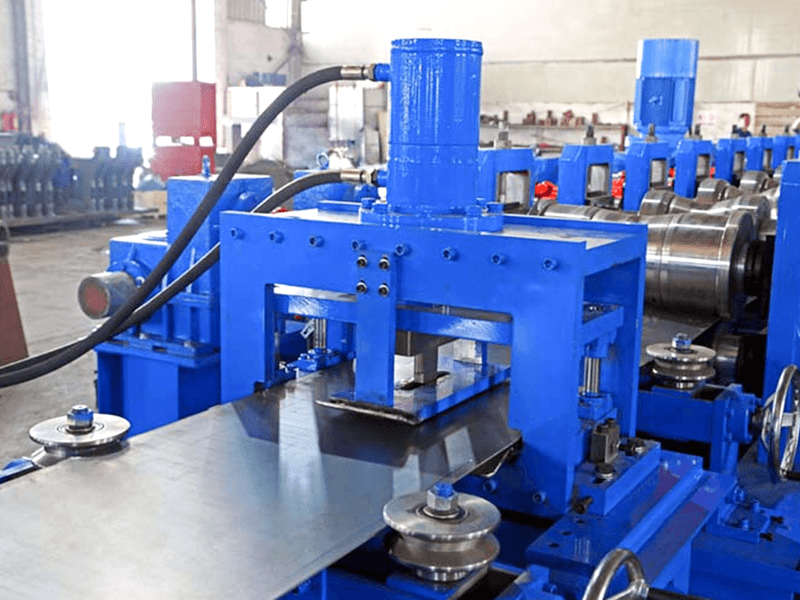

온라인 펀칭 시스템: 유압/서보 드라이브, 빠른 다이 변경, ±0.2mm의 구멍 피치 공차.
동적 플라잉 톱 절단: 톱날은 과열을 방지하기 위한 냉각수와 함께 가드레일과 동시에 움직입니다.

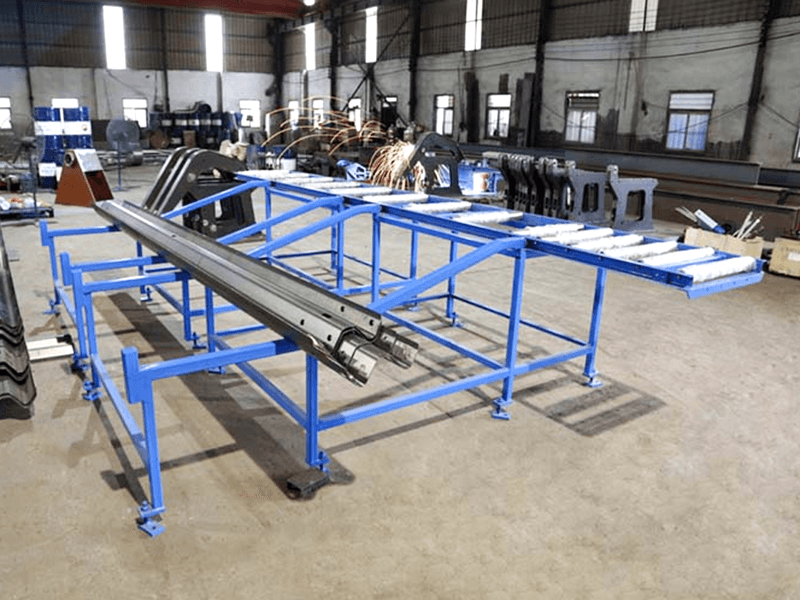

자동 팔레타이저: 로봇 팔 또는 유압식 푸시 플레이트를 사용하여 적재 높이를 조절할 수 있습니다(일반적으로 2.5m).
지능형 제어 시스템: 산업용 PLC 터치 스크린, 매개변수 설정 통합, 결함 진단, 생산 통계 및 IoT 원격 모니터링 지원.
산업 가치:
엔지니어링 효율성: 단일 생산 라인은 연간 최대 5,000km의 가드레일을 생산할 수 있어 100km 고속도로 건설 요구 사항을 충족합니다.
안전성 향상: 정밀한 파도 모양 구조로 충돌 시 가드레일이 질서정연하게 접혀 운동에너지를 흡수하고 사고 인명 피해를 40% 이상 줄입니다.
비용 최적화: 기존 분할 스탬핑 및 용접 공정에 비해 재료가 12% 절약되고 인건비가 60% 절감됩니다.
| 기술적인 매개변수 | ||
| 품목 | 매개변수 | 비고 |
| 머신 베이스 | 국가 표준 No.40 I-빔 강철 | 전체 용접구조 |
| 롤러 재질 | Cr12MoV 강철 | 진공경화 |
| 메인 샤프트 | Φ95,40Cr | 경화 및 템퍼링 |
| 그룹 형성 | 18 | |

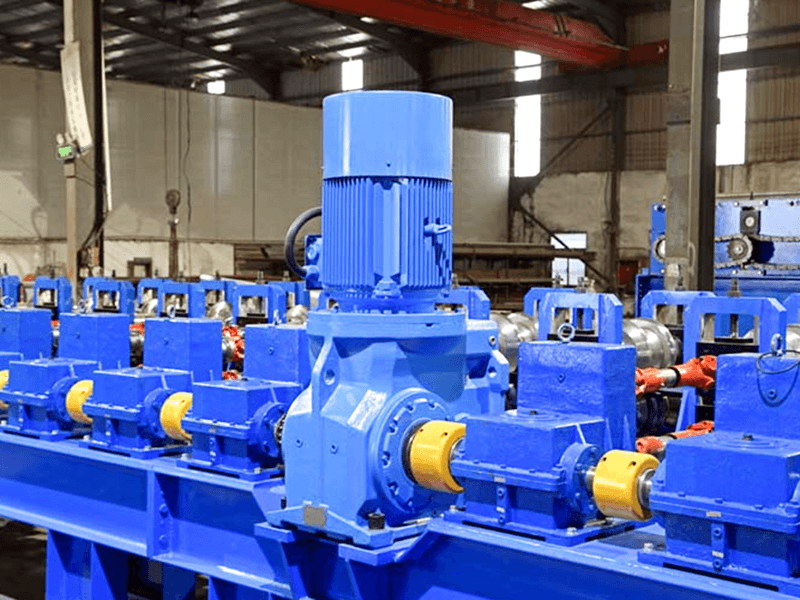

| 메인 모터 전원 | 45KW, K 시리즈 | |
| 메인 드라이브 기어 박스 | X180 (X180 헬리컬 기어 박스) | |
| 컷오프 모드 | 유압 차단 | 유압 스테이션 모터 전력은 22KW입니다. |

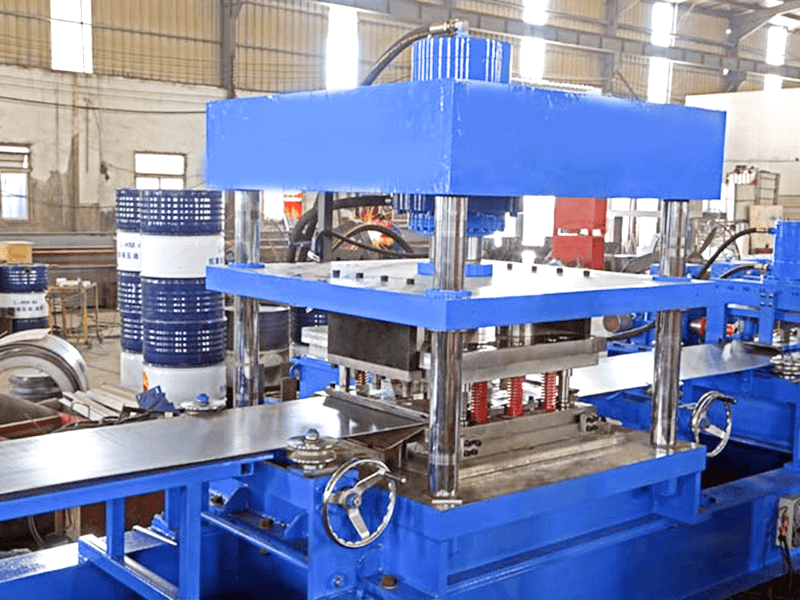

| 펀칭 모드 | 유압 펀칭 장치 | |
| 언코일러 | 10톤 로드, 로딩 플랫폼 포함 | 유압 스테이션 모터 전력은 5.5KW입니다. |
| 제어 시스템 | 시멘스/슈나이더 PLC | |
| 유압 시스템 | BeiJin Huade 브랜드 | |
| 생산 라인의 총 길이 | 약 35미터 | |
| 장비 무게 | 약 18톤 | |
| 원료 두께 | 2.0-4.0mm | Q235 아연 도금 코일 |
| 생산 속도 | 18~20m/분 | |
